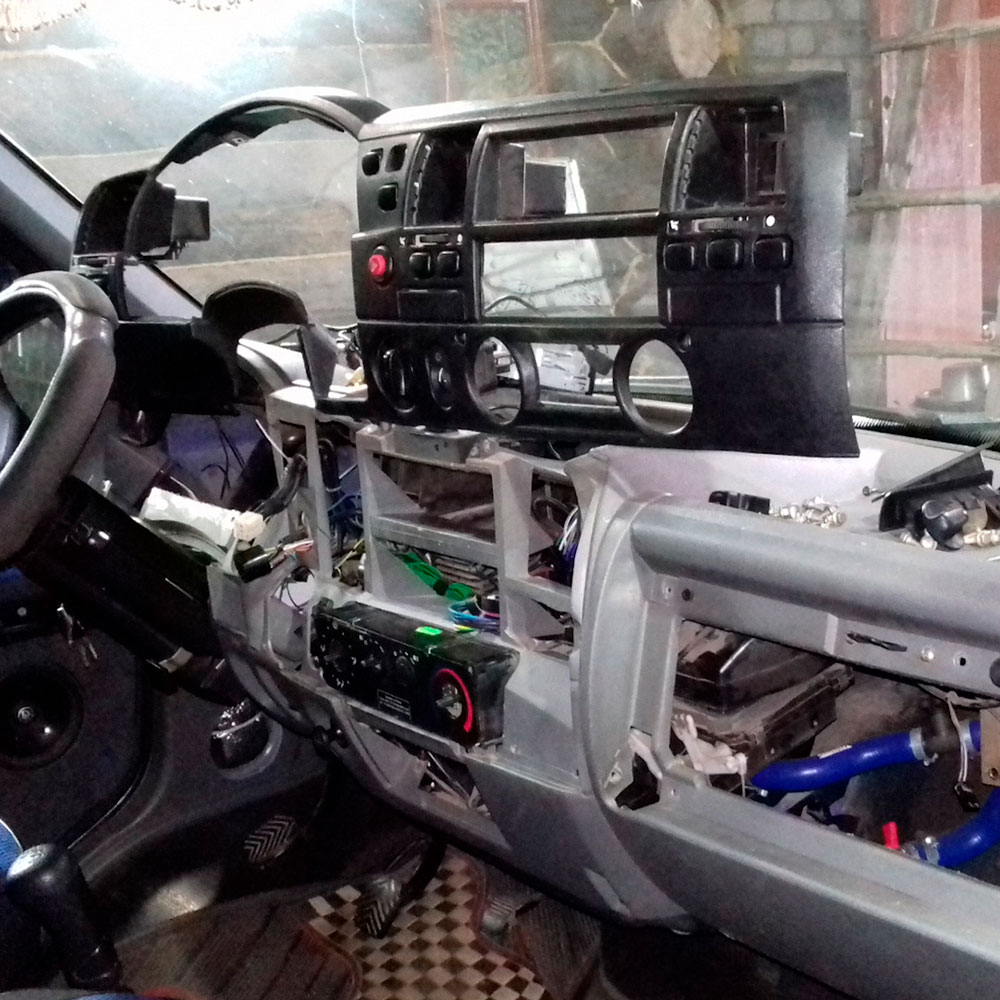

Как снять панель приборов на Газели next Cummins 2.8 своими руками

Панель приборов на Газель next — это не просто красивый пластиковый кожух, скрывающий спидометр и тахометр. За ней расположена сложная сеть проводов, разъёмов, контроллеров и осветительных элементов. Необходимость её снятия возникает не только при выходе из строя самих приборов, но и при ремонте отопителя, установке дополнительного оборудования или поиске неисправностей в проводке. Работа требует предельной аккуратности, но при чётком следовании инструкции её можно выполнить без повреждения хрупкого пластика.

Снятие панели приборов: своими руками или в сервис?

Эта работа имеет высокую сложность, связанную не столько с механическими действиями, сколько с необходимостью исключительной аккуратности и понимания последовательности разборки. Один неверный рывок может привести к трещинам на дорогостоящих пластиковых элементах салона. Вы изучаете инструкцию — это единственно верный путь, если вы решили взяться за дело самостоятельно.

Для работы вам понадобится набор тонких пластиковых лопаток, фигурные (звёздочные) отвёртки (часто TORX T20, T25), крестовая отвёртка и много терпения. Главные риски: сломать пластиковые защёлки декоративных накладок, оборвать хрупкие провода или разъёмы, не найти скрытые винты крепления, а также повредить саму панель при извлечении. Если у вас уже был опыт деликатных работ в салоне, например, снятия руля с кнопками, то вы знакомы с необходимой аккуратностью.

Обратиться в сервис настоятельно рекомендуется, если вы впервые сталкиваетесь с разборкой салона, не уверены в своих силах или если причина разборки — сложная электрическая неисправность, требующая опыта в диагностике. Если же вы привыкли работать аккуратно, готовы потратить 3-4 часа и следовать инструкции шаг за шагом — можете попробовать. В любом случае, понимание процесса поможет вам проконтролировать работу специалистов.

Зачем снимать панель приборов

Причин для демонтажа может быть несколько, и не все они очевидны:

• Замена или ремонт приборов: спидометра, тахометра, указателей температуры и топлива. Например, если у вас не работает спидометр и проблема в самом приборе.
• Доступ к блоку предохранителей и реле, расположенному за панелью.
• Ремонт системы отопления и вентиляции: замена радиатора печки или замена вентилятора отопителя часто требует снятия панели.
• Установка дополнительного оборудования: штатной или нештатной магнитолы, сигнализации, парктроников.
• Поиск и устранение скрипов, устранение люфта самой панели.
• Замена подсветки приборов или лампочек контрольных индикаторов.

Инструменты и подготовка

Подготовьте рабочее место и весь инструмент заранее.

• Набор пластиковых монтажных лопаток (2-3 штуки разного размера).
• Набор бит Torx (T15, T20, T25, T30 — в зависимости от крепежа).
• Крестовая отвёртка (PH2).
• Магнитная рукоятка или пинцет для извлечения упавших винтов.
• Фонарик.
• Контейнеры для мелких деталей с подписями, куда складывать винты из разных зон.
• Чистые салфетки без ворса.
• Фен строительный (опционально) — для прогрева пластика в холодном салоне, чтобы он стал менее хрупким.

Подготовка автомобиля:

1. Установите автомобиль на ровную площадку, зафиксируйте ручным тормозом.
2. Отсоедините минусовую клемму аккумулятора. Это обезопасит вас от короткого замыкания при работе с проводкой и предотвратит срабатывание подушек безопасности (если они есть).
3. Снимите оба коврика с водительской и пассажирской стороны.
4. По возможности прогрейте салон или работайте в тёплом гараже.

Пошаговый процесс снятия панели приборов

Работайте не спеша. Каждый шаг лучше выполнять после того, как полностью понятен следующий.

1. Демонтаж рулевого колеса и нижних накладок

Для полноценного доступа рекомендуется снять рулевое колесо. Если вы не планируете этого делать, обязательно установите руль в прямое положение и заблокируйте его. Инструкция по снятию руля с кнопками может быть полезна. Снимите декоративные накладки (панели) под рулевой колонкой. Они крепятся на саморезах и пластиковых клипсах. Аккуратно открутите саморезы, затем с помощью пластиковых лопаток отожмите клипсы и снимите панели.

2. Снятие центральной консоли и тоннеля

Демонтируйте пластиковый кожух (тоннель) коробки передач. Он крепится по периметру на саморезах и клипсах. Открутите все винты, включая те, что могут быть скрыты под пепельницей или резиновыми ковриками. Снимите центральную консоль с магнитолой и блоком управления климатом (если он отдельный). Обычно она крепится к панели приборов и тоннелю. Отсоедините все разъёмы, идущие к кнопкам и лампочкам консоли.

3. Демонтаж декоративной накладки панели приборов

Перед вами основная декоративная накладка (маска), которая обрамляет приборный щиток. Она крепится исключительно на пластиковых защёлках по всему периметру. Начиная с нижнего края (обычно возле руля), аккуратно вставьте пластиковую лопатку в щель между накладкой и самой панелью приборов и отожмите первую защёлку. Продвигайтесь по периметру, освобождая все защёлки. Будьте предельно осторожны — пластик здесь тонкий и хрупкий. После освобождения всех защёлок аккуратно потяните накладку на себя и снимите её.

4. Откручивание крепёжных винтов и отсоединение разъёмов

После снятия накладки вы увидите саму панель приборов, закреплённую на нескольких винтах (обычно 4-6 шт.). Они могут быть с головкой Torx. Открутите все видимые винты. Теперь аккуратно потяните панель приборов на себя. Сзади к ней подключено несколько электрических разъёмов (для подсветки, приборов, диагностического разъёма и т.д.). Найдите и аккуратно, нажимая на фиксаторы, отсоедините каждый разъём. Зарисуйте или сфотографируйте их расположение. Также отсоедините тросы спидометра (если он механический) и приводы управления воздуховодами (если они идут на панель).

5. Извлечение панели приборов

После отключения всех соединений аккуратно выведите панель приборов из посадочного места, проводя её мимо рулевой колонки. Возможно, потребуется немного повернуть или наклонить её, чтобы найти оптимальный угол для извлечения. Делайте это медленно, следя за тем, чтобы не зацепить и не повредить окружающие элементы.

Что делать после снятия панели

Теперь у вас есть полный доступ для проведения запланированных работ. Пока панель снята, полезно:

• Пропылесосить или протереть внутреннее пространство от пыли.
• Проверить состояние всех разъёмов и проводки на предмет окисления или повреждения изоляции.
• Если причина разборки — скрип, нанести силиконовую смазку на точки контакта пластиковых деталей.
• Провести необходимый ремонт приборов, замену ламп подсветки или диагностику электрических цепей.

Обратная сборка и важные моменты

Сборка производится в строго обратном порядке, но с некоторыми нюансами:

1. Предварительная примерка. Перед фиксацией винтами убедитесь, что панель приборов правильно встала на направляющие и все технологические отверстия совпали.
2. Подключение разъёмов. Подсоедините все разъёмы, тросы и тяги управления. Убедитесь, что каждый разъём защёлкнулся с характерным щелчком.
3. Крепление панели. Закрутите все крепёжные винты, но не затягивайте их до конца. После примерки декоративной накладки может потребоваться небольшая корректировка положения панели для устранения щелей.
4. Установка декоративной накладки. Совместите её с панелью и, начиная с верхней части, аккуратно наживите по периметру, защёлкивая все клипсы. Не применяйте силу — если накладка не становится, проверьте, не мешает ли провод или не попал ли посторонний предмет.
5. Сборка остальных элементов. В обратном порядке установите центральную консоль, тоннель КПП, нижние панели и руль. Затяните все саморезы.

Проверка и итоги

После полной сборки, но перед подключением аккумулятора, визуально проверьте, все ли элементы встали на свои места, нет ли явных щелей или перекосов.

1. Подключите минусовую клемму аккумулятора.
2. Включите зажигание. Проверьте работу всех приборов на щитке: должны загореться контрольные лампы, стрелки приборов должны сделать «проездку».
3. Запустите двигатель. Убедитесь в работоспособности спидометра, тахометра, указателей температуры и уровня топлива.
4. Проверьте работу подсветки приборов, кнопок на руле и центральной консоли.
5. Включите печку, проверьте регулировку воздушных потоков и работу заслонок.
6. Проедьте небольшое расстояние, прислушиваясь к отсутствию новых скрипов или дребезжаний.

Вы успешно выполнили одну из самых сложных процедур по разборке салона. Теперь вы знаете устройство панели приборов «изнутри», что даёт вам неоценимый опыт для будущих ремонтов и установки оборудования. Этот навык, помноженный на знание других систем из наших руководств по газели некст, делает вас настоящим экспертом по своему автомобилю.
