Как снять и заменить штатную магнитолу на Газели next Cummins 2.8

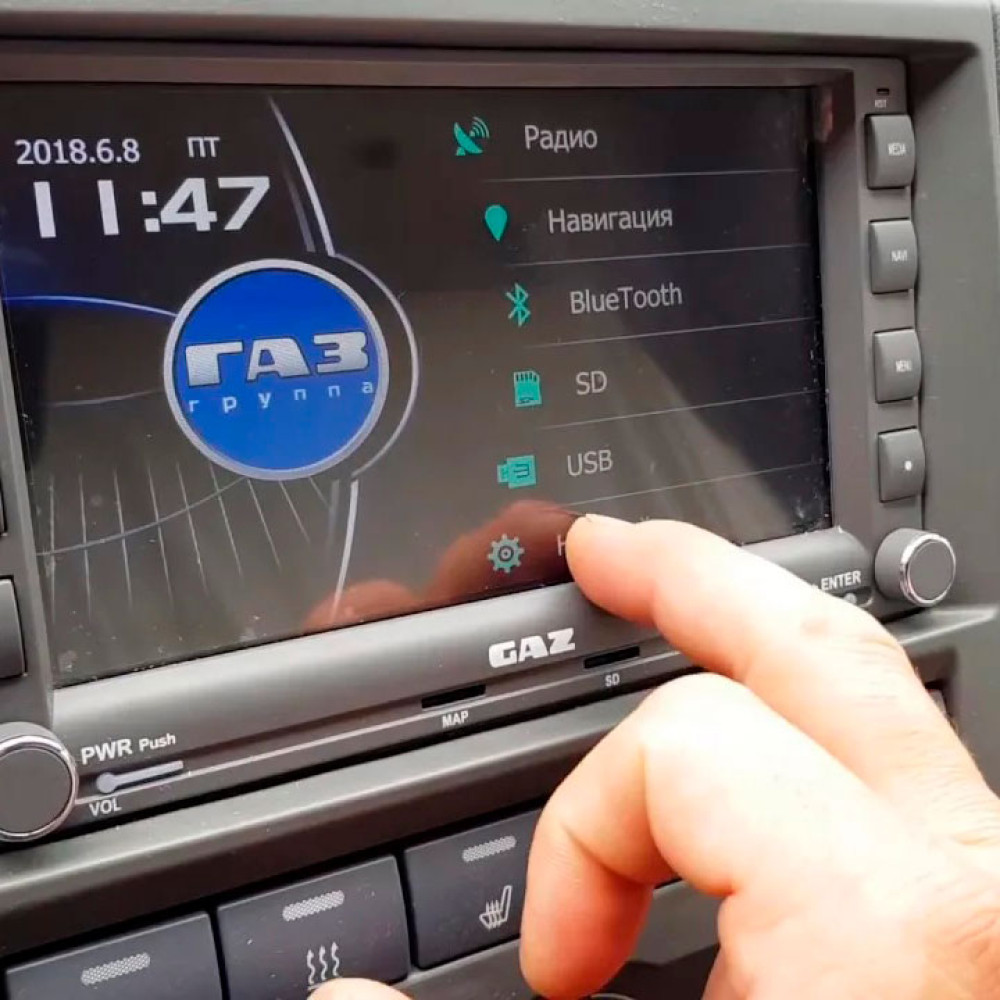

Штатная магнитола в Газели next — это центр мультимедиа и навигации в кабине. Со временем её функционал может устареть, может выйти из строя экран или перестать читаться флешка. Замена на современную модель с поддержкой Apple CarPlay, Android Auto и камерой заднего вида не только повышает комфорт, но и безопасность. Процесс снятия старого устройства стандартен для большинства автомобилей, но имеет свои нюансы, которые важно учесть, чтобы не повредить хрупкий пластик консоли.

Замена магнитолы: своими руками или в сервис?

Эта работа идеально подходит для самостоятельного выполнения. Её сложность минимальна, а процесс хорошо стандартизирован. Вы изучаете вопрос — это верный способ сэкономить деньги и получить удовольствие от самостоятельного тюнинга салона.

Для работы вам понадобится только пластиковая монтажная лопатка и крестовая отвёртка (обычно PH2). Главный риск — повредить декоративную рамку или панель консоли при неаккуратном поддевании. Если вы уже имели дело с хрупким пластиком салона, например, при замене кнопки стеклоподъемника, то принцип работы с защёлками вам знаком.

Обращаться в сервис стоит только в двух случаях: если вы категорически не хотите ничего делать своими руками или если при установке планируется сложная интеграция (подключение камеры заднего вида, усилителя, перепайка проводов). Для стандартной замены «головного устройства» на аналогичное по разъёмам — смело беритесь сами. У вас всё получится за 30-40 минут.

Зачем менять штатную магнитолу

Причин для апгрейда или замены может быть несколько:

• Устаревший функционал: отсутствие поддержки современных форматов (MP3, FLAC), Bluetooth, USB.
• Выход из строя: если магнитола не работает — не включается, не читает носители, не работает экран.
• Желание иметь больший экран, навигацию, поддержку смартфонов (CarPlay/Android Auto).
• Установка камеры заднего вида для удобства парковки.
• Повышение качества звука за счёт современных процессоров и настроек.

Перед покупкой новой магнитолы убедитесь, что её размер соответствует посадочному месту (DIN). На Газель next обычно используется 2-DIN размер. Для точного подбора можно ориентироваться на оригинальную деталь A21R23.7908100 или искать аналогичные по габаритам модели.

Инструменты и подготовка

Всё необходимое обычно уже есть в любом доме.

• Новая магнитола 2-DIN с переходной рамкой (если она не входит в комплект).
• Пластиковая монтажная лопатка (можно заменить тонкой плоской отвёрткой, обмотанной изолентой, чтобы не царапать пластик).
• Крестовая отвёртка (PH2).
• Фонарик.
• Изолента или стяжки для фиксации проводов.

Подготовка:

1. Установите автомобиль на ровное место, заглушите двигатель и выньте ключ из замка зажигания.
2. Отсоедините минусовую клемму аккумулятора. Это исключит риск короткого замыкания при работе с проводкой магнитолы.
3. Приготовьте чистую салфетку для укладки снятых винтов.

Пошаговый процесс снятия штатной магнитолы

Работайте аккуратно, без спешки.

1. Снятие декоративной рамки (лицевой панели)

Декоративная рамка — это пластиковая накладка, которая обрамляет магнитолу и часто объединена с панелью управления климатом. Она держится исключительно на пластиковых защёлках по периметру. Вставьте пластиковую лопатку в щель между рамкой и центральной консолью. Начинайте с нижнего угла, где обычно меньше риск повреждения. Аккуратно отожмите первую защёлку и, постепенно продвигаясь по периметру, освободите все остальные. Не тяните рамку на себя с силой — вы можете сломать защёлку. После освобождения всех креплений аккуратно снимите рамку и отложите её в сторону.

2. Откручивание крепёжных винтов

После снятия рамки вы увидите саму магнитолу, закреплённую в металлической или пластиковой клетке (салазках) с помощью четырёх винтов (по два с каждой стороны). Возьмите крестовую отвёртку и открутите все четыре винта. Будьте внимательны, не уроните их в глубину консоли — лучше откручивать, придерживая пальцем. Отложите винты и салазки в сторону — они могут понадобиться для установки новой магнитолы.

3. Извлечение магнитолы и отсоединение разъёмов

Теперь магнитола ничем не закреплена. Аккуратно возьмитесь за её боковые грани и потяните на себя. Она должна выйти из посадочного гнезда. Не тяните слишком далеко — сзади к ней подключены провода. Вытащите её на такую длину, чтобы было удобно работать с разъёмами. Сзади вы увидите несколько разъёмов: Основной электрический разъём (самый большой, с множеством контактов) — питание, динамики, управление. Разъём антенны (тонкий, круглый). Возможны дополнительные разъёмы для USB-удлинителя, микрофона и т.д. Запомните их расположение или сфотографируйте. Затем, нажимая на фиксаторы, аккуратно отсоедините каждый разъём. Антенну нужно отсоединить, потянув за сам разъём (иногда требуется немного провернуть).

После отсоединения всех проводов магнитолу можно полностью вынуть.

Установка новой магнитолы

1. Подготовка новой магнитолы. Если новая магнитола идёт без собственных салазок, вам потребуется переставить салазки (клетку) со старой магнитолы на новую. Обычно они крепятся на тех же четырёх винтах. Приложите новую магнитолу к салазкам, совместите отверстия и прикрутите её.
2. Подключение переходных проводов (адаптера). Часто разъёмы старой и новой магнитолы не совпадают. В этом случае необходимо использовать переходной адаптер (ISO-разъём), который обычно идёт в комплекте с новой магнитолой или покупается отдельно. Соедините разъём от проводки автомобиля с адаптером, а адаптер — с разъёмом новой магнитолы. Это исключает необходимость разрезать штатную проводку.
3. Предварительная проверка. Прежде чем устанавливать магнитолу на место, рекомендуется временно подключить её (подсоединить все разъёмы и антенну) и подключить аккумулятор для проверки работоспособности. Убедитесь, что она включается, играет звук, работают все основные функции. После проверки снова отключите аккумулятор.

Подключение и настройка

1. Окончательное подключение. Снова отсоедините магнитолу и аккуратно уложите все провода и разъёмы в нише за ней. Избегайте резких перегибов и натяжения. При необходимости зафиксируйте жгут изолентой или стяжками, чтобы он не дребезжал.
2. Установка в посадочное место. Аккуратно вставьте магнитолу с уже прикрученными салазками в гнездо до упора. Убедитесь, что она встала ровно, без перекосов.
3. Крепление. Прикрутите четыре винта через боковые отверстия салазок к корпусу консоли. Не затягивайте их слишком сильно, чтобы не сорвать резьбу в пластике.
4. Установка декоративной рамки. Если новая магнитола имеет другую лицевую панель, возможно, потребуется установить новую переходную рамку (она часто идёт в комплекте). Наденьте её на магнитолу. Затем аккуратно, начиная с верхнего края, прищёлкните штатную декоративную накладку центральной консоли обратно на своё место. Пройдитесь по всему периметру, убедившись, что все защёлки встали.

Проверка и итоги

1. Подключите минусовую клемму аккумулятора.
2. Включите зажигание и запустите магнитолу. Проверьте все основные функции:
   • Приём радио.
   • Воспроизведение музыки с USB-флешки или через Bluetooth.
   • Работу всех динамиков (баланс и фейдер).
   • Подсветку кнопок и экрана.
   • Работу рулевого управления (если оно было подключено через адаптер).
3. Если всё работает корректно, установите на место все снятые ранее элементы (если таковые были).

Вы успешно обновили мультимедийную систему своего автомобиля. Эта работа, хоть и простая, даёт ценный опыт обращения с электропроводкой и пластиковыми элементами салона. Теперь вы сможете самостоятельно выполнять и другие работы, например, более сложную разборку панели приборов или установку дополнительного оборудования. Продолжайте развивать свои навыки с помощью наших руководств по ремонту газель некст.
