Как снять руль с кнопками на Газели next Cummins 2.8

Рулевое колесо с кнопками на Газель next — это не просто орган управления, а сложный узел, объединяющий подушку безопасности, систему управления аудио, круиз-контролем и переключателями. Необходимость его снятия возникает при замене самого руля, ремонте кнопок, замене контактной группы (звукового сигнала) или при проведении работ с рулевой колонкой. Эта процедура требует не только аккуратности, но и строгого соблюдения правил безопасности, связанных с пиропатроном подушки безопасности.

Снятие руля: своими руками или в сервис?

Эта работа относится к категории повышенной сложности и риска из-за наличия пиропатрона подушки безопасности (Airbag). Её выполнение своими руками требует неукоснительного соблюдения инструкций по безопасности, понимания устройства узла и наличия специального инструмента (съёмника руля). Вы изучаете вопрос — это обязательный этап перед любыми действиями.

Для самостоятельного выполнения вам понадобится набор Torx-бит (часто T30 для болтов подушки), ключ на 24 для центральной гайки, съёмник руля и, конечно, динамометрический ключ для обратной затяжки. Главные риски: случайная детонация подушки безопасности (при работе с подключенным аккумулятором), повреждение контактной группы (звонка), перекос руля при установке (сбитая центровка) и повреждение пластиковых элементов. Если у вас уже был опыт работы с элементами салона, например, при снятии панели приборов, вы знакомы с необходимой аккуратностью.

Обратиться в сервис — самый безопасный и разумный путь для большинства автовладельцев. Особенно это актуально, если автомобиль оснащён дополнительными системами (круиз-контроль, управление мультимедиа), где важна корректная работа разъёмов. Если вы уверены в своих силах, имеете весь инструмент и готовы неукоснительно следовать правилам безопасности — можете взяться за работу. В противном случае доверьте эту задачу профессионалам.

Зачем снимать рулевое колесо

Причин для демонтажа может быть несколько:

• Замена или обтяжка руля кожей.
• Ремонт или замена кнопок управления на спицах (например, если не работает часть функционала).
• Замена контактной группы (переключателя) звукового сигнала и подрулевых переключателей.
• Ремонт или замена самой рулевой колонки, включая подшипники и карданный вал рулевого управления.
• Установка утеплённого чехла или иного аксессуара, требующего полного снятия.
• Снятие подушки безопасности для её проверки или замены.

Критически важные меры безопасности

Работа с системой SRS (Supplemental Restraint System — дополнительная система удерживания) требует особого подхода. Нарушение этих правил может привести к серьёзной травме.

1. Отключите аккумулятор. Сначала снимите минусовую клемму, затем плюсовую.
2. Выждите не менее 15-20 минут. Это время необходимо для разрядки конденсаторов в блоке управления подушками безопасности. Только после этого можно приступать к работе.
3. Не прикасайтесь к разъёмам подушки инструментами. Работайте только руками, аккуратно отсоединяя фиксаторы.
4. Снятую подушку безопасности храните лицевой стороной вверх, вдали от источников тепла и ударов. Никогда не кладите её лицевой стороной вниз.
5. Во время работы не подключайте аккумулятор.

Необходимый инструмент

Без правильного инструмента браться за работу не стоит.

• Набор торцевых головок с воротком или трещоткой.
• Ключ на 24 мм (для центральной гайки рулевого вала).
• Съёмник рулевого колеса (пуллер). Обычно трёхлапый или универсальный.
• Биты Torx (чаще всего T30, T40).
• Плоская отвёртка (лучше пластиковая лопатка) для снятия заглушек.
• Динамометрический ключ (рекомендуется для затяжки центральной гайки с нужным моментом).
• Маркер или малярный скотч для меток.

Пошаговая инструкция по снятию руля

Действуйте строго по шагам.

1. Подготовка и снятие подушки безопасности

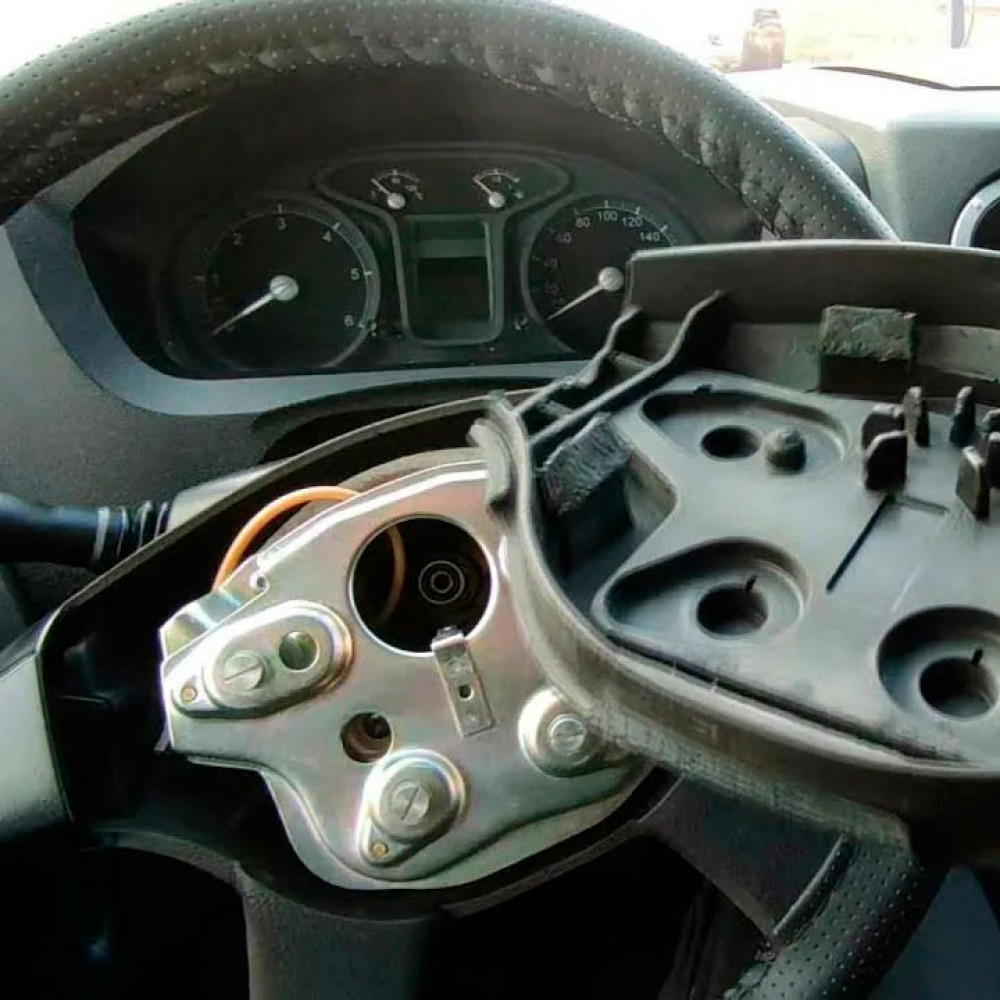

Выполните все пункты безопасности (отключение АКБ, ожидание). Установите руль прямо, колёса — прямо. На обратной стороне руля, с левой и правой стороны, найдите два декоративных отверстия или заглушки. За ними скрыты болты крепления подушки. С помощью плоской отвёртки аккуратно подденьте и снимите заглушки. Вставьте торцевую головку с битой Torx T30 (или другого размера, в зависимости от модели) в отверстия и открутите два болта крепления подушки безопасности. Болты не выкручиваются полностью, а остаются в корпусе. Аккуратно приподнимите подушку безопасности с места. С обратной стороны вы увидите оранжевые разъёмы. Осторожно, взявшись за корпус разъёма (не за провода!), отсоедините их, нажав на фиксатор. Обычно их два: один для пиропатрона, второй — для контактов кнопок на руле (если они интегрированы). Выньте подушку безопасности и положите её в безопасное место лицевой стороной вверх.

2. Отсоединение разъёмов кнопок и демонтаж элементов

Теперь вы видите центральную часть руля с кнопками. Найдите и отсоедините все разъёмы, идущие от кнопок управления на спицах руля к контактной группе (звонку). Их может быть несколько. Если необходимо снять сами кнопки или декоративные накладки на спицах, аккуратно подденьте их пластиковой лопаткой. Обычно они держатся на защёлках.

3. Снятие центральной гайки и демонтаж руля

В центре рулевого вала вы увидите большую гайку. Это главное крепление. Возьмите ключ на 24 мм (или другого размера) и открутите эту гайку. Она может быть затянута с большим усилием. Не снимайте гайку полностью! Оставьте её на несколько витков резьбы. Наденьте съёмник руля. Его лапки должны зацепиться за специальные проушины с обратной стороны руля (рядом со спицами), а центральный болт упираться в торец рулевого вала. Закручивая центральный болт съёмника, создайте давление. Обычно слышен характерный щелчок — это руль сошёл со шлицов. Теперь можно полностью открутить и снять центральную гайку. Аккуратно снимите руль с вала, одновременно поддерживая его и отсоединяя оставшиеся провода от контактной группы (если они не были отсоединены ранее). Перед снятием обязательно сделайте метки на руле и валу маркером или скотчем, чтобы при сборке установить руль в исходное положение.

Что делать после снятия

После демонтажа у вас есть доступ к контактной группе (звонку) и механизму подрулевых переключателей. Теперь можно:

• Провести необходимый ремонт или замену кнопок.
• Заменить контактную группу, если есть проблемы со звуковым сигналом или некорректной работой кнопок после поворота руля.
• Оценить состояние шлицов на валу и в руле.

Обратная сборка и центровка

1. Подготовка. Убедитесь, что передние колёса стоят прямо, а метки на валу и руле (если вы их нанесли) совпадают.
2. Установка руля. Наденьте руль на вал, совместив шлицы. Он должен сесть без усилия. Если не идёт, не бейте по нему! Проверьте совмещение.
3. Крепление. Наживите центральную гайку от руки, затем затяните её динамометрическим ключом с моментом, указанным в руководстве (обычно 40-60 Н·м). Без динамометрического ключа затяните очень плотно, но без фанатизма.
4. Подключение электроники. Подсоедините все разъёмы к кнопкам на руле. Установите контактную группу (звонок) на место, если снимали.
5. Установка подушки безопасности. Подключите оранжевые разъёмы к подушке. Убедитесь в надёжности соединения. Аккуратно установите подушку на место, совместив крепёжные отверстия с болтами. Затяните два болта Torx с рекомендованным моментом. Установите декоративные заглушки.

Проверка и итоги

1. Подключите аккумулятор: сначала плюсовую клемму, затем минусовую.
2. Включите зажигание. На приборной панели должна ненадолго загореться и погаснуть лампа неисправности подушки безопасности (SRS/Airbag). Если она продолжает гореть — есть проблема с подключением.
3. Проверьте работу всех функций:
   • Звуковой сигнал (нажмите на центр руля).
   • Все кнопки на руле (управление аудио, громкость, переключение треков, круиз-контроль, если есть).
   • Правильность положения руля при движении прямо (при необходимости может потребоваться регулировка развала-схождения).

Вы успешно выполнили сложную и ответственную работу. Теперь вы понимаете устройство рулевого узла и систему безопасности своего автомобиля. Этот опыт будет полезен при других ремонтах, например, при замене шланга ГУРа или других элементах рулевого управления. Для решения других задач используйте наши руководства по ремонту газель некст.
