Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-240

№
Номер детали и название
Цена
1
240-1307010-А Насос водяной в сборе
2
201497-П2 Болт М10х25
3
252136-П2 Шайба пружинная
4
240-1029178 Прокладка
5
200326-П29 Болт М10х85
6
250512-П29 Гайка
7
240-1307029 Комплект деталей для ремонта водяного насоса
8
201-1307034-А Пружина торцового уплотнения
9
201-1307037 Обойма манжеты торцового уплотнения малая
10
240-1307036 Обойма манжеты торцового уплотнения большая
11
240-1307038 Манжета торцового уплотнения водяного насоса
12
240-1307035 Кольцо упорное торцового уплотнения
13
240-1307017-В2 Кольцо корпуса водяного насоса
14
240-1307014-Б Корпус водяного насоса в сборе
15
216231-П29 Шпилька крепления крышки корпуса
16
240-1307015-Б Корпус водяного насоса
17
240-1307090 Манжета
18
240-1307108 Втулка манжеты водяного насоса
19
4612121626 Шарикоподшипник 6-205К
20
240-1307023-Г Валик
21
314042-П2 Шпонка
22
250511-П29 Гайка
23
252135-П2 Шайба пружинная
24
240-1307045 Крышка корпуса
25
240-1307046 Прокладка
26
312115-П Гайка колпачковая
27
312484-П Шайба стопорная
28
240-1307032-В Крыльчатка
29
240-1307086 Прокладка
30
240-1307085-А Патрубок
31
4612133873 Шарикоподшипник 305
32
236-1308107 Фланец упорный
33
201454-П29 Болт
34
240-1029230 Шестерня привода водяного насоса
35
312562-П2 Шайба стопорная
36
250659-П29 Гайка

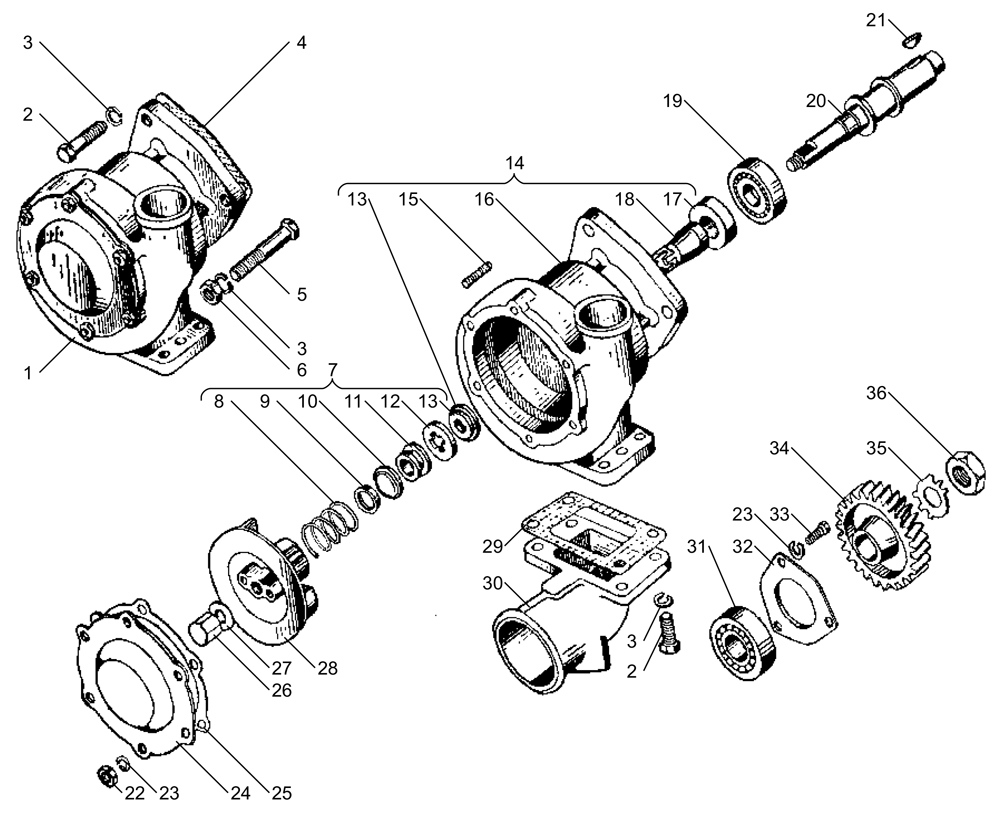

Схема Водяной насос ЯМЗ-240
