Вал распределительный, клапаны и толкатели клапанов ЗМЗ-511 ГАЗель магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти ЗМЗ-511 ГАЗель

№

Номер детали и название

Цена

-

511.1006015 Вал распределительный

-

511.1006020 Шестерня распределительного вала

-

13-1006024-05 Втулка распределительного вала первая

-

13-1006028-01 Втулка распределительного вала пятая

-

13-1000103-01 Втулки распределительного вала

-

53-11-1006049 Трубка смазки распределительных шестерен

-

66-1006060-12 Болт крепления шестерни распределительного вала

-

53-11-1006267 Скоба

-

4022.1006029 Кольцо распорное распределительного вала

-

11-6252 Фланец упорный

-

511.1000106 Шестерни распределительные

-

402.1007010 Клапан впускной

-

511.1007015 Клапан выпускной

-

21-1007020-Б Пружина клапана

-

511.1007022 Шайба опорной пружины клапана

-

24-1007025-01 Тарелка пружины клапана

-

66-1007028 Сухарь клапана

-

4021.1007026 Колпачок маслоотражательный с пружиной

-

13-1007033-31 Втулка направляющая впускного клапана номинального размера

-

13-1007033-61 Втулка направляющая впускного клапана ремонтных размеров

-

13-1007033-71 Втулка направляющая впускного клапана ремонтных размеров

-

13-1007034-21 Стопорное кольцо

-

4022.1007038-01 Втулка направляющая выпускного клапана номинального размера

-

4022.1007038-01-Р1, -01-Р2 Втулка направляющая выпускного клапана ремонтных размеров

-

21-1007055-А4 Толкатель клапана

-

66-1007075-02 Винт регулировочный

-

511.1007076 Гайка регулировочного винта

-

53-1007080 Седло вставное выпускного клапана номинального размера

-

53-1007080-10 Седло вставное выпускного клапана ремонтных размеров

-

53-1007080-20 Седло вставное выпускного клапана ремонтных размеров

-

13-1007082-03 Седло вставное впускного клапана номинального размера

-

13-1007082-13 Седло вставное впускного клапана ремонтных размеров

-

13-1007082-23 Седло вставное впускного клапана ремонтных размеров

-

13-1007098-21 Ось с коромыслами и стойками

-

13-1007100-Б Ось коромысел с заглушками

-

13-1007105-В Стойка оси коромысел

-

13-1007109 Втулка установочная

-

13-1007112-01 Коромысло клапана в сборе

-

13-1007114-03 Коромысло клапана с втулкой

-

66-06-1007119 Шайба

-

21-1007135 Шайба пружинная оси коромысел

-

21-1007161-Б Пружина распорная

-

66-1007175-Б Штанга толкателя

-

66-06-1007230 Крышка коромысел левая

-

66-1007230-10 Крышка коромысел правая

-

513.1007231 Крышка коромысел

-

13-1007231-32 Крышка коромысел

-

13-1007243-Б Прокладка уплотнительная

-

13-1007244-11 Шайба специальная

-

13-1007245 Прокладка крышки коромысел

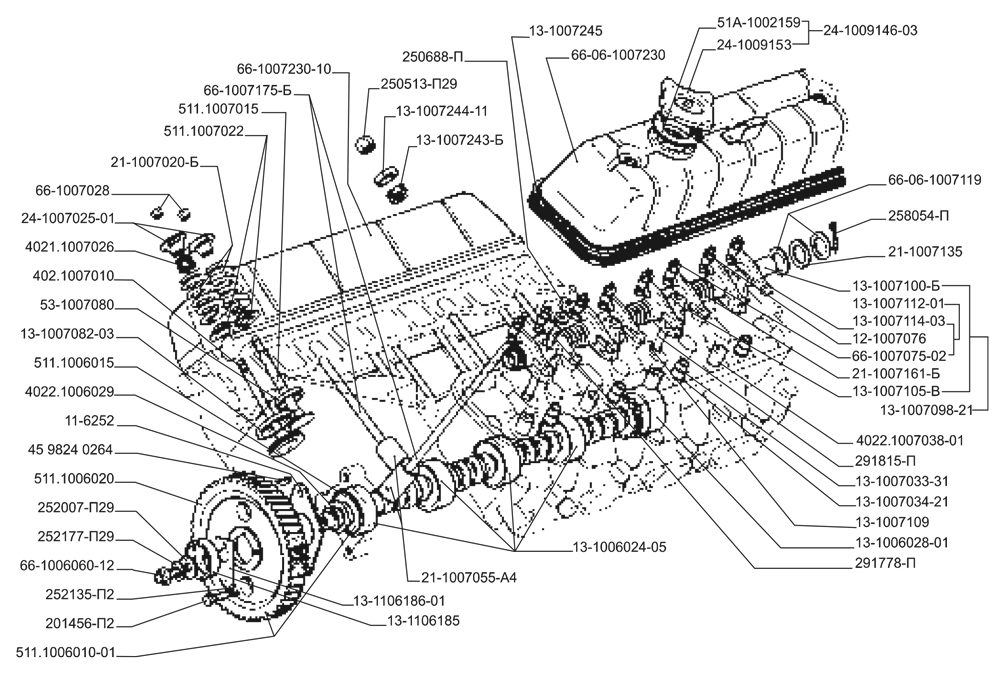

Схема Вал распределительный, клапаны и толкатели клапанов ЗМЗ-511 ГАЗель
