Вал первичный и вал вторичный МТЗ 82 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№
Номер детали и название
Цена
-
48-1701030-А Вал первичный
-
50-1701040 Вал вторичный
-
50-1701050 Стакан подшипника
1
2С60 Кольцо
2
70-1721025 Шестерня понижающего редуктора
3
50-1701034 Стакан вала
4
48-1701032-А Вал первичный
5
210 АУШ1 Подшипник
6
2С50 Кольцо
7
2С90 Кольцо
8
50-1701048-А Шестерня IV и V передач
9
50-1701045 Шестерня III передачи
10
208А Подшипник
11
50-1701252 Вал вторичный
12
6-67512АШ2 Подшипник
13
50-1701312 Втулка распорная
14
50-1701314 Шестерня II ступени редуктора
15
50-1701255 Стакан
16
6-7610АШ2 Подшипник
17
50-1701105-Б Шестерня главной передачи
18
50-1701253 Гайка М36х1,5
19
5x45-001 Шплинт
20
50-1701254-А Шайба
21
М12х35 Болт
22
ШП 12 Шайба
23
50-1701259 Прокладка регулировочная 0,5 мм
24
50-1701258 Прокладка регулировочная 0,2 мм
25
ШП 10 Шайба
26
М10х25 Болт
-
822-1701030 Вал первичный
1*
74-1701060-А Синхронизатор
2*
С 40 Кольцо
3*
74-1721028 Втулка
За
74-1701034-Б-01 Стакан
4*
Р74-1721080 Шестерня реверс-редуктора
4*
74-1721080-01 Шестерня реверс-редуктора
4а
Р70-1701032 Вал реверс-редуктора
5
210АУШ1 Подшипник
5*
ЗКК50х57х36Е Подшипник
6*
74-1701026 Шайба
6
2С50 Кольцо
7
2С90 Кольцо
8*
50-1702148-А Пружина
9*
10,0-60 Шарик
10*
74-1723020-Б Вилка

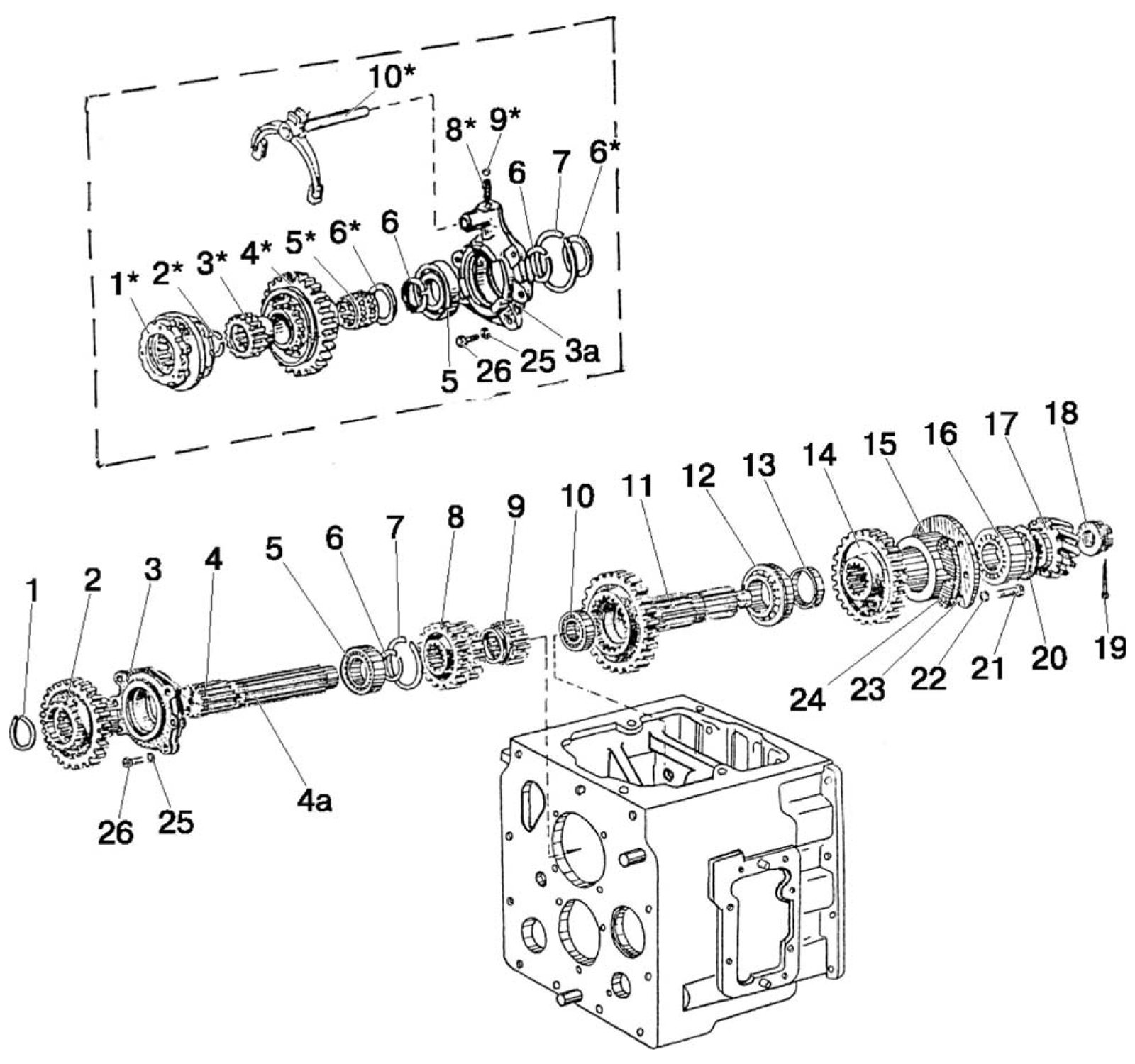

Схема Вал первичный и вал вторичный МТЗ 82
