Вал и шестерни демультипликатора коробки передач ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№
Номер детали и название
Цена
1
202.1721330-50 Ось сателлита
2
201.1721334 Кольцо торцовое сателлита
3
201.1721338 Ролик III 8x16 АР
4
202.1721340-40 Втулка промежуточная
5
202.1721325-40 Сателлит
6
202.1721350-40 Шестерня коронная в сборе
-
202.1721354-40 Шестерня коронная
-
238М-1721356 Сегмент упорный
-
253844-П Заклепка
7
202.1721157-40 Кольцо конусное в сборе
8
258296-П2 Шплинт
9
310067-П2 Болт
10
201.1721164-40 Пружина
11
238М-1721166 Штифт фиксатора
12
258282-П29С Шплинт
13
202.1721182-50 Кольцо маслонакопителя
14
239.1721244-02 Болт крепления фланца
15
201.1721180-50 Муфта зубчатая высшего диапазона
16
312392-П2 Шайба
17
239.1721243-02 Шайба
18
258623-П2 Штифт
19
238М-1721240-30 Фланец крепления карданного вала
20
238М-1721312-50 Вал выходной с удлинителем
21
202.3802033-40 Червяк привода спидометра
22
202.1708230-40 Кольцо зубчатое
23
313202-П Шплинт
24
310049-П Болт
25
200-1701034 Кольцо стопорное
26
46 1274 5384 Подшипник 50217К5
27
239.1721168-10 Муфта зубчатая низшего диапазона со штифтом в сборе
-
313414-П Штифт
28
238М-1721382-11 Кольцо торцовое
29
202.1721375-51 Шестерня солнечная
30
201.1721390 Кольцо
31
202.1721386 Муфта соединительная
32
46 2292 6822 Подшипник 822806Д

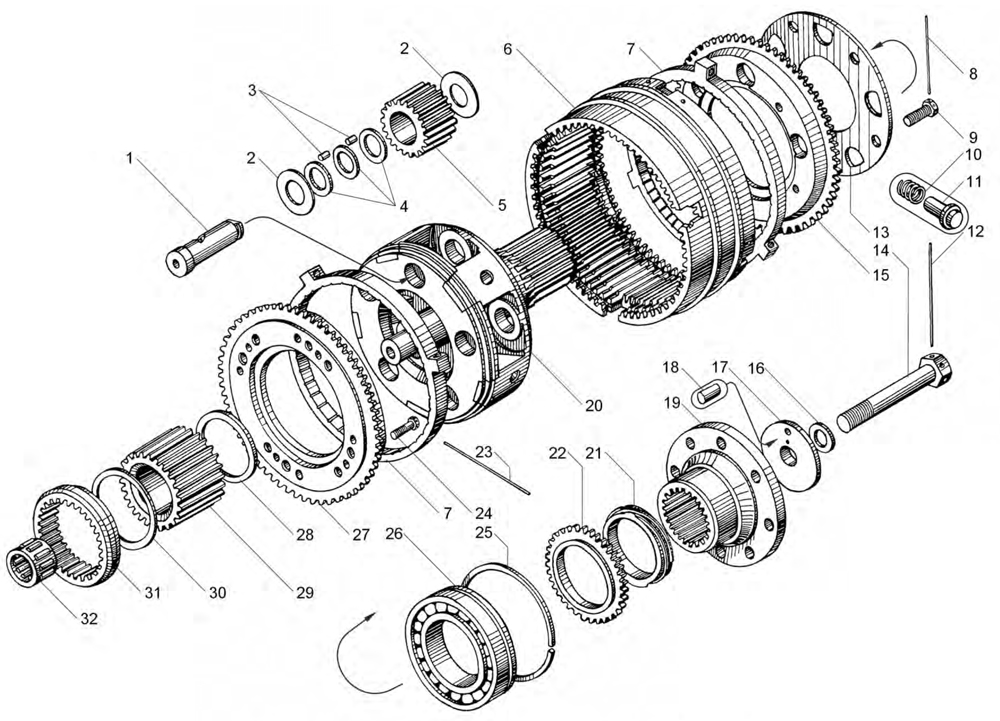

Схема Вал и шестерни демультипликатора коробки передач ЯМЗ-7511
