Устройство натяжное ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№

Номер детали и название

Цена

1

8.8674 Ремень ВХ 943 Lw

2

7511.3509300 Натяжное устройство компрессора

3

200271-П29 Болт М8-6дх60

4

201460-П29 Болт М8-6дх30

5

252125-П2 Шайба 8Т

6

7511.3509312 Шкив натяжного устройства

7

240Б-1318056 Кольцо Б47

8

7511.3509194 Крышка шкива

9

8.9021 Подшипник 20803

10

7511.3509111 Втулка распорная

11

236-1028224 Кольцо стопорное

12

236-3509316-В Ось шкива

13

236-3509306-Б1 Кронштейн натяжного устройства

14

204-1308054 Шайба

15

250659-П29 Гайка М22х1.5-6Н

16

312702-П29 Шайба замковая ШЕЗ-10 МН 787-60

17

312328-П29 Шайба 12

18

7511.3509308 Болт-натяжитель

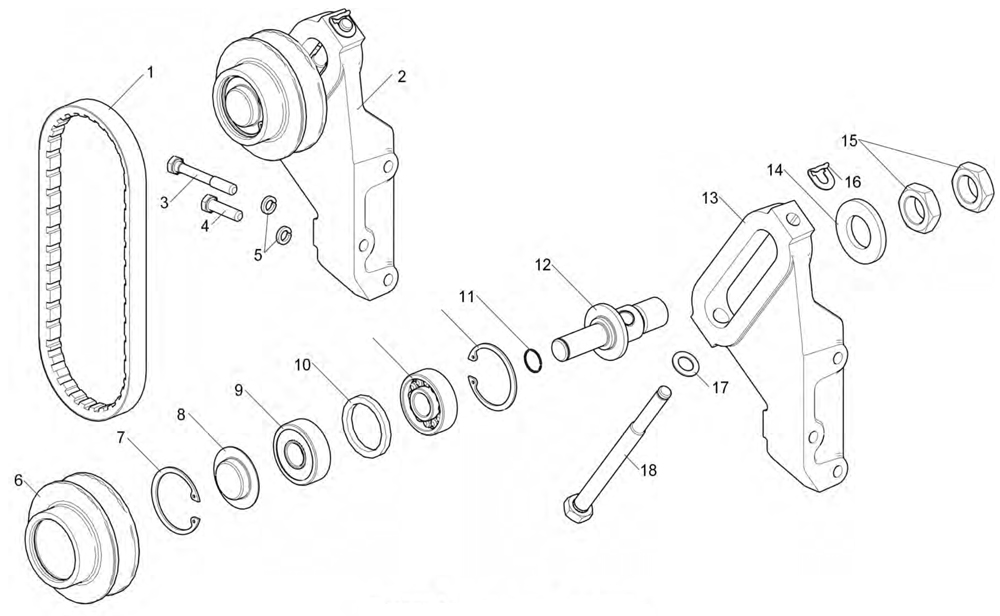

Схема Устройство натяжное ЯМЗ-7511
