Трубопроводы топливные ЯМЗ-240 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-240

№
Номер детали и название
Цена
-
2531112013 Кольцо 005-008-19-2-1
-
240-1104306 Трубка топливная высокого давления в сборе
1
310260-П2 Болт крепления топливной трубки
2
312326-П34 Шайба
21 ₽
3
240-1104459 Скоба
4
240-1104442 Прокладка
5
240-1104450 Трубка топливная отводящая
6
310096-П2 Болт крепления топливной трубки
7
240-1104436 Трубка топливная отводящая
8
240-1104422-А Трубка топливная отводящая
9
240-1104410-А Трубка топливная отводящая
10
240-1104458 Скоба
11
252134-П2 Шайба пружинная
12
201422-П29 Болт М6х25
13
240-1104433 Болт крепления топливной трубки
14
250511-П29 Гайка
15
252135-П2 Шайба пружинная
16
240-1104345-Б Фланец
17
240-1104344-А Уплотнитель
18
310460-П29 Шпилька
19
310225-П29 Болт крепления топливной трубки
20
240-1104308-В Трубка топливная высокого давления в сборе
21
240-1104440-Б Колодка крепления топливной трубки
22
201460-П29 Болт М8х30
23
240-1104336-Б Втулка
24
240Н-1104384 Трубка топливная отводящая от фильтра тонкой очистки
25
240-1104350 Прокладка
26
240-1104337-Б Прокладка
27
315355-П29 Кляммер
28
312482-П34 Шайба
29
310239-П29 Болт крепления топливной трубки
30
240-1104346-Б2 Трубка топливная отводящая в сборе
31
240-1104359 Ввертьш
32
252007-П29 Шайба
33
240-1104358 Колодка крепления топливной трубки
34
252004-П29 Шайба
35
201420-П29 Болт М6х20
36
240-1104352 Кронштейн
37
240-1104376 Трубка топливная отводящая
38
240-1104390-Б Трубка топливная отводящая
39
240-1104370-Б Трубка топливная дренажная
40
310122-П2 Болт крепления топливной трубки
41
240-1111614 Трубка отвода топлива от плунжерных пар
42
236-1104442-Б Прокладка
43
201454-П29 Болт М8х16
44
315485-П29 Кляммер
45
240Н-1104426 Трубка топливная подводящая

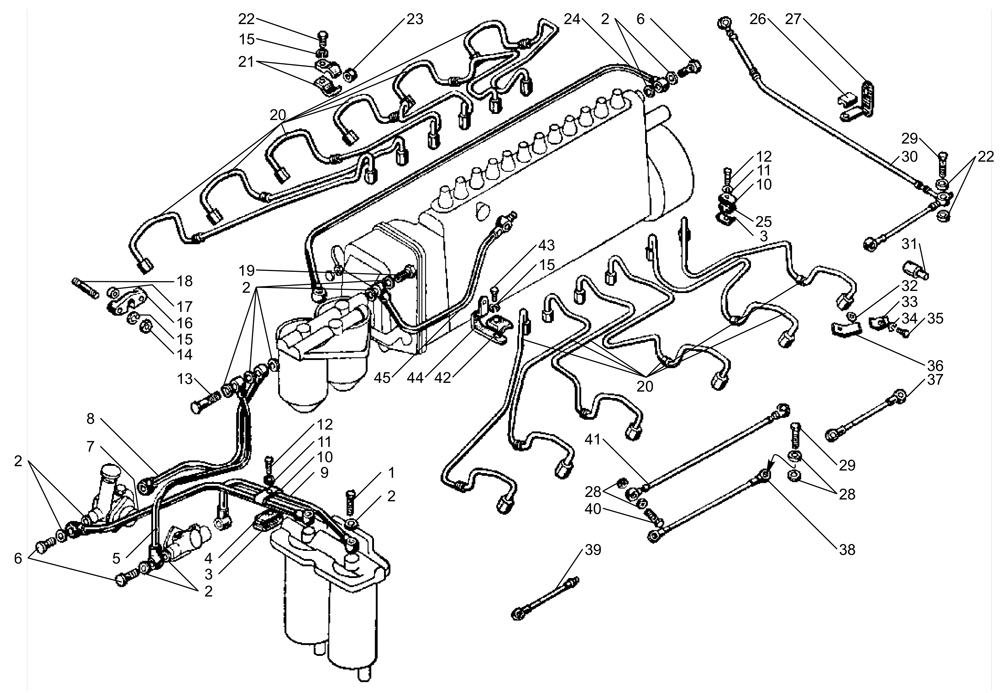

Схема Трубопроводы топливные ЯМЗ-240
