Трубопроводы системы охлаждения двигателя ЯМЗ-240М2 ЯМЗ-240НМ2 ЯМЗ-240ПМ2 ЯМЗ-240 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-240

№
Номер детали и название
Цена
-
240-1303110-Б Труба водяная задняя левая в сборе
-
240-1303105-Б Труба водяная передняя левая
1
200315-П29 Болт М10х40
2
252136-П2 Шайба пружинная
3
240-1303130-В Патрубок водяной коробки
4
240-1306054 Прокладка
5
ТС107-1306100-06 Термостат
6
240-1303178-В Коробка водяная
7
236-1306054-А Прокладка
8
252135-П2 Шайба пружинная
9
250511-П29 Гайка
10
216235-П29 Шпилька
11
240-1303104-Б Труба водяная передняя правая
12
236-1303268 Прокладка
13
316169-П2 Пробка К 3/8”
14
2531112162 Кольцо 046-052-36-2-1
15
201-1006045 Кольцо запорное
16
240-1303118-Б Патрубок
17
240-1303108-Б Труба водяная задняя правая в сборе
18
201466-П29 Болт М8х45
19
240-1303152-Б Труба подводящая
20
240-1303016 Фланец
21
240-1303018 Кольцо уплотнительное
22
240-1303012 Муфта соединитительная
23
250510-П29 Гайка
24
200274-П29 Болт М8х75
25
240-1303166-Б Патрубок
26
201458-П29 Болт М8х25
27
216502-П29 Шпилька
28
240-1303242-Б Патрубок
29
236-1303114-В Кольцо уплотнительное
30
240-1303246 Фланец
31
250508-П29 Гайка
32
252134-П2 Шайба пружинная
33
240-1002504-Б Прокладка
34
240-1303226 Трубка соединитительная
35
201-1307061-А Кольцо уплотнительное
36
240-1303098 Фланец
37
201456-П29 Болт М8х20
38
315442-П29С Кляммер
39
240-1303090-Б Труба перепускная
40
201470-П29 Болт М8х60
41
252155-П2 Шайба пружинная
42
236-1002404 Крышка патрубка
43
201-1306075-А Прокладка

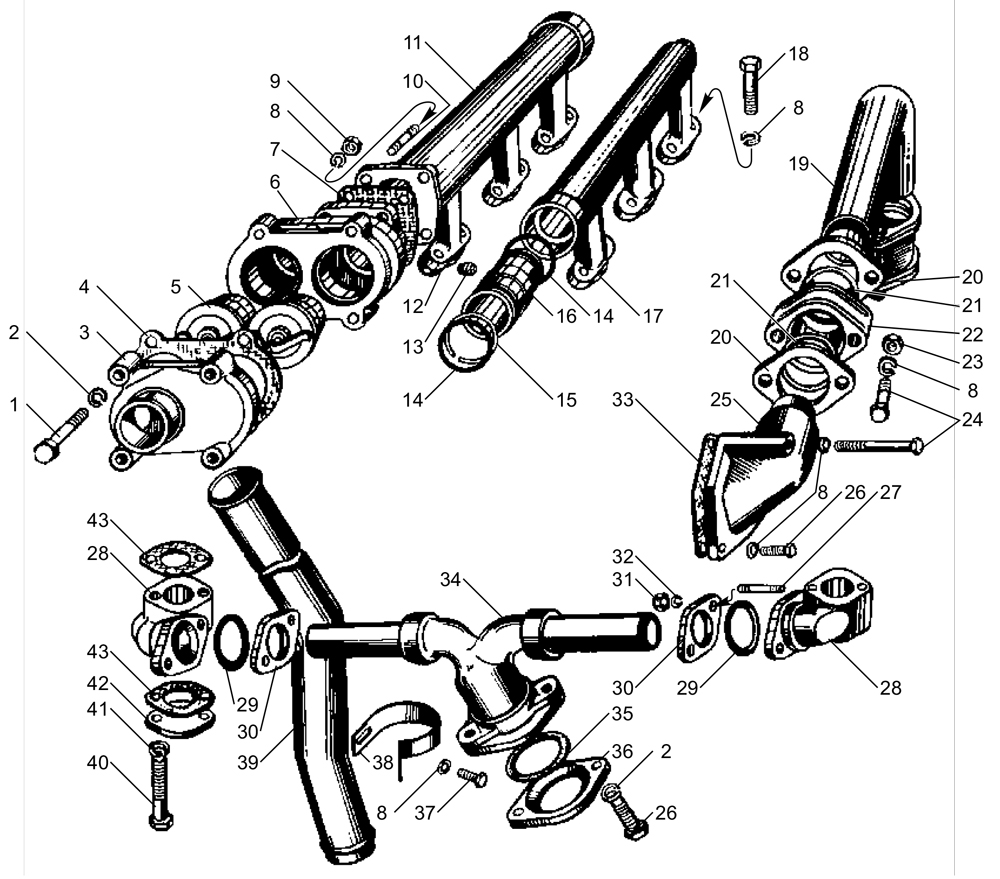

Схема Трубопроводы системы охлаждения двигателя ЯМЗ-240М2 ЯМЗ-240НМ2 ЯМЗ-240ПМ2 ЯМЗ-240
