Топливный бак МТЗ 82 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№

Номер детали и название

Цена

1

1221-1101690-01 Хомут

2

ВМ6х10 Винт

3

ШП 6 Шайба

4

5

ДУМП-22М Датчик указателя уровня топлива

6

200-3806026 Прокладка

7

80-1101067 Шайба

8

ВМ5х16 Винт

9

85-1101240 Трубка

10

36-1104788 Прокладка

11

36-1104787 Болт

12

1221-1101480 Топливопровод

13

1221-1101530 Топливозаборник

14

ПР-43-03 Уплотнитель

15

1221-1101690 Хомут

16

1221-1101510 Бак

17

1221-1101610 Угольник

18

082-1103010 Крышка

19

ШП 6 Шайба

20

М8х20 Болт

21

11.112-100 Шарик

22

822-1101081 Штуцер

23

920-1101260 Горловина заливная

24

ХС-66 Хомут

25

70-1101035-Б Рукав

26

85-1101002 Трубка

27

М12х36 Болт

28

ШП 12 Шайба

29

1221-1101430 Кронштейн

30

М10х25 Болт

31

ШП 10 Шайба

32

М10 Гайка

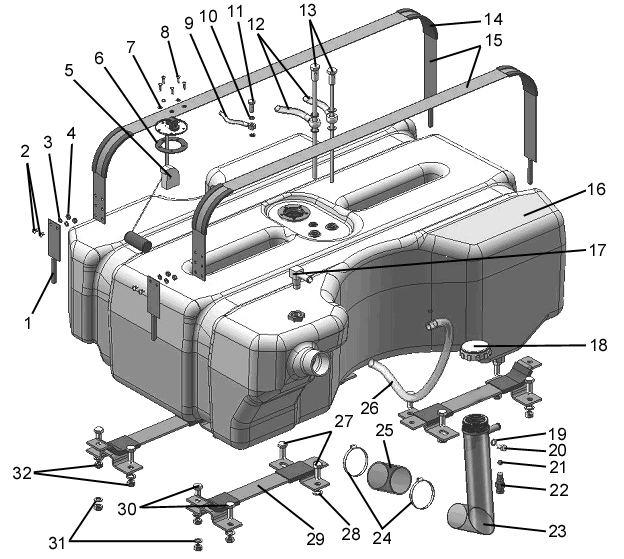

Схема Топливный бак МТЗ 82
