Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№

Номер детали и название

Цена

-

70-1101005 Баки

1

70-1101020 Бак металлический

2

70-1101070 Хомут

3

70-1101035-Б Рукав

4

ХС-66 Хомут

5

70-1101010 Бак

-

80-1101520 Бак пластиковый

6

ВМ 5х12 Винт

7

80-1101067 Шайба

8

АР70.3827 Датчик уровня топлива

8

ДУМП-21М Датчик уровня топлива

9

200-3806026 Прокладка

10

80-1101250-Б Кронштейн правый

11

М10х25 Болт

12

ШП 10 Шайба

13

М10 Гайка

14

80-1101012-Б Прокладка

15

ПР-36-01 Прокладка

16

85-1101002-02 Трубка

17

822-1101081 Штуцер

18

19

70-1101042 Скоба

20

50-1111102-01 Прокладка

21

920П-1101210 Топливопровод

22

ШП 12 Шайба

23

М12х30 Болт

24

80-1101280-Б Кронштейн левый

25

36-1101070 Цепочка

26

082-1103010 Пробка

27

36-1104787 Болт

28

36-1104788 Прокладка

29

920-1101160-01 Топливопровод

30

11,113-100 Шарик

31

920П-1101240-05 Топливопровод

32

Д18-051 Болт

33

Д18-055А-01 Кольцо уплотнительное

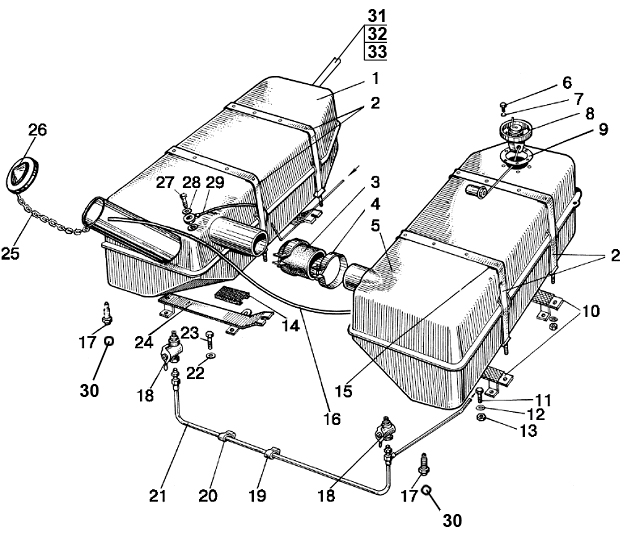

Схема Топливные баки металлические МТЗ 82
