ТНВД ЯМЗ-240 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-240

№
Номер детали и название
Цена
-
236-1111062 Венец зубчатый
-
236-1111064-Б Втулка зубчатого венца
-
238НБ-1111238 Колпачок рейки топливного насоса
-
901.1111020-10 Корпус топливного насоса в сборе
-
90.1111020-10 Корпус топливного насоса в сборе
-
236-1111236-Г Ограничитель мощности в сборе
-
90.1111175 Опора кулачкового вала со стопорным кольцом в сборе
-
90.1111008-20 Топливный насос высокого давления в сборе
110 000 ₽
-
901.1111008-20 Топливный насос высокого давления в сборе
144 000 ₽
-
903.1111008-10 Топливный насос высокого давления в сборе
145 000 ₽
-
902.1111008-20 Топливный насос высокого давления в сборе
145 000 ₽
1
90.1111022-20 Корпус насоса
1
901.1111022-20 Корпус насоса
2
310704-П29 Винт
3
312446-П Шайба
4
240-1111226 Прокладка крышки
5
90.1111222 Крышка корпуса
6
240-1106285 Прокладка заглушки и фланца
7
240-1111024 Фланец слива масла
8
252134-П29 Шайба пружинная
9
201418-П29 Болт крепления фланца и заглушки
10
222529-П29 Винт крепления крышки
11
236-1111122 Винт установочный втулки плунжера
12
310600-П29 Винт
13
201426-П29 Болт стяжной сухаря
14
60.1111120 Сухарь штуцера
15
60.1111118-20 Штуцер топливного насоса
16
60.1111113-10 Упор клапана
17
252154-П29 Шайба пружинная
18
33.1111108 Пружина нагнетательного клапана
21
250508-П29 Гайка
22
60.1111073-10 Пара плунжерная
23
901.1111102 Клапан нагнетательный в сборе
24
852882-П15 Пробка выпуска воздуха
25
236-1111036 Ввертьш
26
312449-П Шайба
27
240-1111258 3аглушка
28
901.1111040 Рейка
29
312630-П Шайба
30
60.1111169-01 Экран
31
236-1111050 Пробка корпуса
32
60.1111282 Клапан перепускной в сборе
33
60.1111285 Корпус клапана
34
33.1111325 Шарик Б 6,35 мм
35
33.1111290 Направляющая клапана
36
33.1111289-10 Пружина клапана
37
870617-П Прокладка регулировочная
38
60.1111300 Пробка клапана
39
240Н-1111134 Пружина фиксатора
40
240Н-1111133 Фиксатор
41
901.1111131 Упор
42
240Н-1111132 Ось упора
43
236-1111249-В Винт ограничителя
44
236-1111245 Кольцо уплотнительное
45
236-1111238-E Втулка ограничителя мощности
46
236-1111042-A Втулка рейки топливного насоса
47
2531312454 Mанжета крышки подшипника
48
311200-П29 Винт крепления крышки
49
60.1111182-10 Крышка подшипника
50
236-1111194 Прокладка крышки
51
236-1111193 Прокладка крышки
52
236-1111196 Кольцо уплотнительное
53
4624120453 Подшипник роликовый 7204А
54
312439-П15 Шайба
55
90.1111280 Указатель начала подачи топлива
56
310607-П15 Винт
57
236-1111060-Б Венец зубчатый с втулкой в сборе
58
236-1111150-Б Тарелка пружины толкателя верхняя
59
852800-П Шпонка
60
240Н-1111430 Трубка корректора
61
901.1110860 Корректор подачи топлива по наддуву в сборе
62
901.1110869 Прокладка
63
240Н-1110878 Диафрагма корректора
64
216527-П29 Шпилька
65
252155-П2 Шайба
66
311433-П29 Гайка
67
236-1111148-Б Пружина толкателя
68
236-1111151-Б Тарелка пружины толкателя нижняя
69
60.1111136-02 Толкатель плунжера
70
236-1111177-Б3 Опора кулачкового вала
71
2531113013 Кольцо 005-008-19-2-2
72
852011-П29 Болт
73
60.1111163 Кольцо пружинное
74
90.1111172-30 Вал кулачковый
75
236-1111032 Ввертыш корпуса
76
312445-П Шайба
77
236М-1111034-А Ввертыш корпуса
78
314019-П Шпонка
79
236-1111027 3аглушка
80
4624120498 Подшипник роликовый 7205А

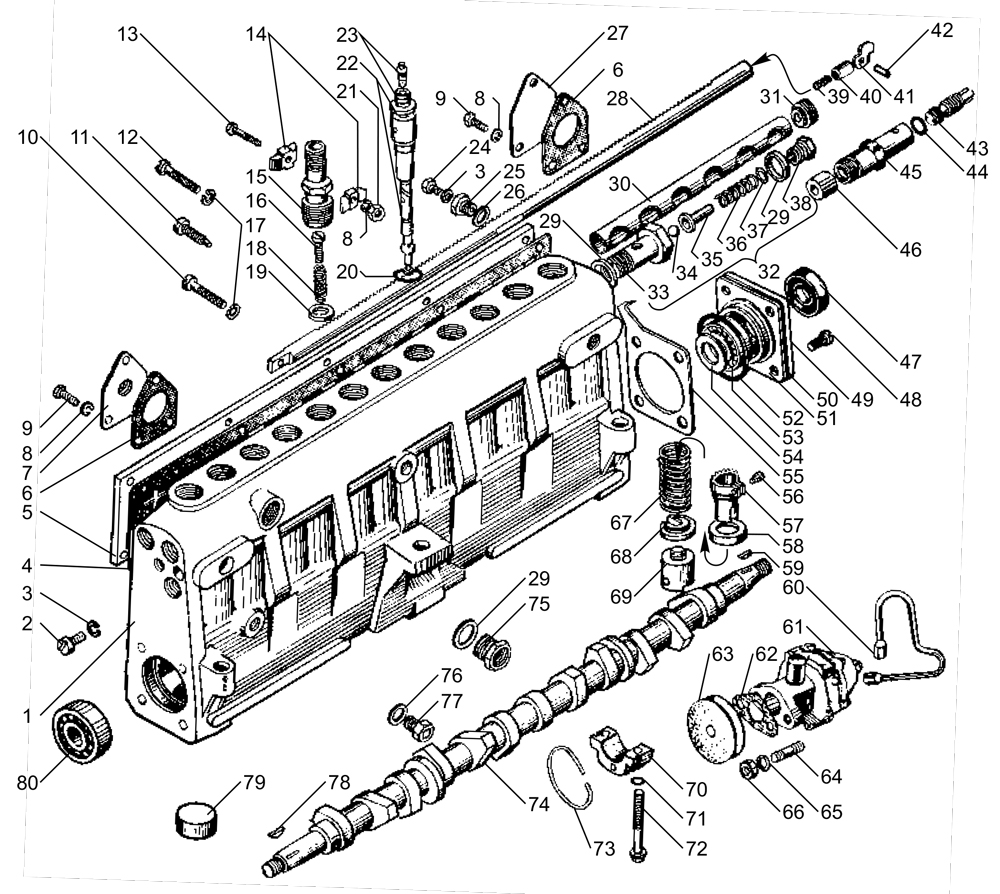

Схема ТНВД ЯМЗ-240
