Теплообменник жидкостно-масляный трубчатый ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№
Номер детали и название
Цена
-
7511.1013600 Теплообменник жидкостно-масляный в сборе
-
7511.1013620 Корпус теплообменника в сборе
1
310423-П29 Шпилька
2
7511.1013725 Кольцо 047-055-46
3
7511.1013724 Патрубок отводящий
4
8.8388 Хомут червячный АВА 58-75-C7/9-W1
4
8.8386 Хомут червячный TORRO S50-70/9C7-W1
5
7601.1013740 Рукав соединительный
6
7511.1013694-01 Крышка теплообменника передняя
7
25 3111 6302 Кольцо 112-120-46-2-5
7
7511.1013640 Кольцо 112-120-46-2
8
7511.1013700 Сетка защитная
9
7511.1013622 Корпус теплообменника
10
45 9979 3631 Шпилька
11
8.9471 Болт EN14219-M12x1.25-6gx90
12
7511.1013623 Дефлектор
13
850.1303188 Прокладка
14
252006-П29 Шайба
15
250513-П29 Гайка
-
7511.1013732-01 Патрубок отводящий с заглушкой
16
7511.1013734-01 Патрубок отводящий
17
201499-П29 Болт
18
7601.1306075 Прокладка
19
236-1002404 Заглушка
20
201456-П29 Болт
21
252135-П2 Шайба
22
250510-П29 Гайка
23
7511.1013710-01 Крышка теплообменника задняя
24
7511.1013712 Прокладка задней крышки
25
7511.1013650-02 Элемент теплопередающий
26
252005-П29 Шайба
27
236Н-1013630 Втулка уплотнительного кольца
28
25 3111 6144 Кольцо 025-031-36-2-5
28
7511.1013638 Кольцо 025-031-36-2
29
316135-П2 Пробка
29
316632-П29 Ввертыш

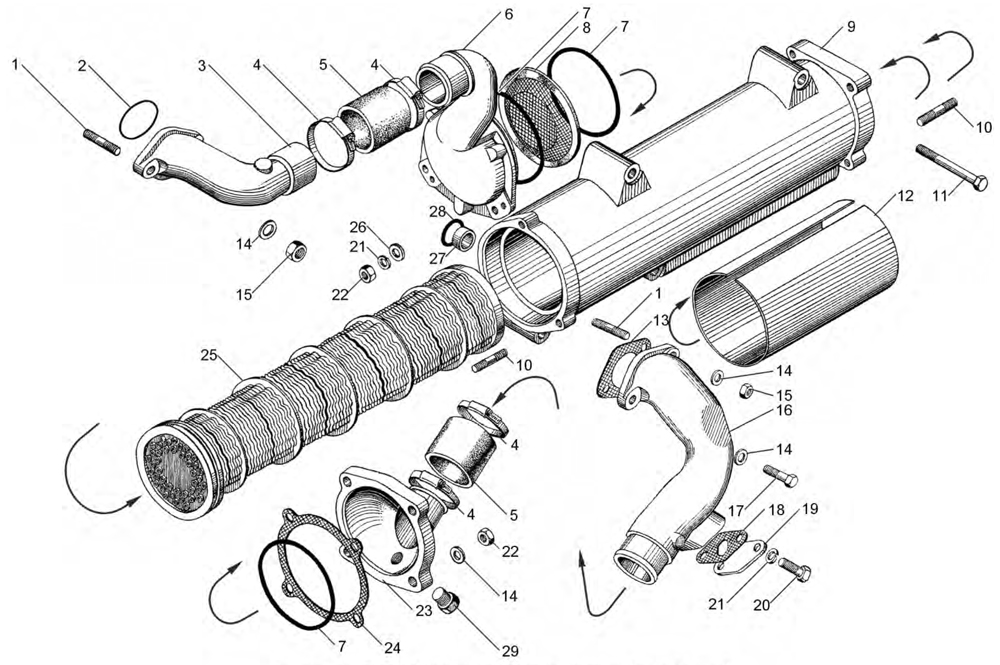

Схема Теплообменник жидкостно-масляный трубчатый ЯМЗ-7511
