Стартер УМЗ 4213 Евро 3 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти УМЗ 4213 Евро 3

№
Номер детали и название
Цена
1
422.3708000 Стартер 422.3708 в сборе
11 400 ₽
1
4216.3708000-01 Стартер 4216.3708 в сборе
11 400 ₽
1
5732.3708000 Стартер 5732.3708 в сборе
9 400 ₽
2
422.3708800 Реле в сборе
3
220 111-П29 Винт М6х30
4
252 134-П2 Шайба 6 пружинная
5
2302.3708622 Вкладыш
6
23.3708614 Пружина
7
42.3708620 Шестерня
8
633.3708890 Крышка реле в сборе
9
1/03895/01 Винт М5х14
10
252 133-П2 Шайба 5 пружинная
11
42.3708805 Кольцо уплотнительное
12
42.3708830 Ярмо со штоком в сборе
13
23.3708833 Пружина
14
42.3708820 Шток с шайбой в сборе
15
СТ230-3708868 Скоба
16
42.3708811 Шток
17
2302-3708831 Втулка изоляционная
18
42.3708832 Пластина контактная
19
23.3708834 Шайба изоляционная
20
СТ230-3708864 Шайба
21
РС14-3708009 Скоба
22
СТ230-3708869 Шайба специальная
23
РС14-3708007 Пружина
24
42.3708880 Катушка реле в сборе
25
42.3708881 Каркас изоляционный
26
42.3708886 Каркас
27
2302.3708882 Изоляция
28
42.3708840 Ярмо с катушкой в сборе
29
СТ230А-3708808 Кольцо уплотнительное
30
42.3708845 Сердечник с шайбой в сборе
31
42.3708842 Наконечник
32
42.3708848 Шайба
33
42.3708847 Шайба
34
42.3708841 Втулка изоляционная
35
42.3708849 Втулка
36
42.3708846 Сердечник
37
250 510-П29 Гайка М8
38
252 155-П2 Шайба 8 пружинная
39
42.3708810 Якорь с пружиной в сборе
40
23.3708802 Пружина
41
2302.3708803 Скоба
42
42.3708812 Якорь
43
42.3708850 Ярмо с фланцем в сборе
44
42.3708852 Фланец
45
42.3708851 Ярмо
46
250 464-П29 Гайка М5
47
252 153-П2 Шайба 5Л пружинная
48
2302.3708895 Штекер
49
663.3708891 Крышка реле
50
СТ230-3708839 Болт
51
2302.3708898 Заклепка
52
2302.3708897 Заклепка
53
23.3708894 Болт контактный
54
42.3708620 Шестерня привода в сборе
55
2302.3708893 Наконечник
56
252 005-П29 Шайба 8
57
2302.3708616 Колодка
58
42.3708009 Шайба регулировочная
59
42.3708310 Траверса в сборе
60
2307.3708304 Пружина щетки
61
4207.3708303 Щеткодержатель
62
4207.3708305 Щеткодержатель
63
ИЛЕА.685234.001 Щетка в сборе
64
42.3708306 Пластина изоляционная щеткодержателя
65
4212.3708311 Траверса
66
42.3708318 Пластина изоляционная
67
252 000-П29 Шайба 3
68
42.3708314 Заклепка полупустотелая
69
252 542-П29 Заклепка 3х12
70
1/32762/01 Винт М6х16
71
2302.3708041 Колпак
72
2302.3708043 Прокладка
73
42.3708300 Крышка со стороны коллектора в сборе
74
СТ28-3708403 Вкладыш
75
42.3708301 Крышка со стороны коллектора
76
42.3708100 Корпус в сборе
77
СТ230-3708105 Винт полюса
78
42.3708101 Корпус
79
23.3708109 Изоляция вывода
80
42.3708110 Катушка полюсов в сборе
81
2302.3708181 Наконечник
82
2302.3708106 Втулка изоляционная
83
2302.3708130 Катушка полюса № 1 в сборе
84
2302.3708160 Катушка полюса № 3 в сборе
85
42.3708170 Катушка полюса № 4 в сборе
86
42.3708140 Катушка полюса № 2 в сборе
87
23.3708102 Полюс
88
2302.3708048 Кольцо уплотнительное
89
2302.3708044 Шайба стопорная
90
42.3708045 Шайба упорная
91
42.3708200 Якорь в сборе
92
2302.3708050 Подшипник в сборе
93
23.3708052 Вкладыш
94
2302.3708051 Держатель подшипника
95
42.3708400 Крышка со стороны привода в сборе
96
СТ230-3708402 Вкладыш
97
42.3708401 Крышка со стороны привода
98
252 154-П2 Шайба 6 пружинная
99
42.3708014 Ось рычага
100
42.3708020 Рычаг включения привода в сборе
101
42.3708031 Пластина рычага левая
102
42.3708031-01 Пластина рычага правая
103
42.3708022 Палец
104
23.3708003 Шпилька стяжная
105
250 508-П29 Гайка М6
106
2302.3708049 Трубка изоляционная
107
42.3708600 Привод в сборе
108
42.3708610 Муфта привода в сборе
109
42.3708630 Обойма с втулкой направляющей и вкладышем в сборе
110
42.3708635 Обойма с вкладышем в сборе
111
2302.3708632 Вкладыш
112
СТ221-3708612 Ролик
113
23.3708603 Пружина
114
42.3708605 Кольцо поводковое
115
42.3708604 Кольцо упорное
116
42.3708601 Кольцо запорное
117
2302.3708611 Крышка муфты
118
2302.3708619 Кольцо
119
2302.3708618 Шайба специальная
120
2302.3708617 Пластина
121
414.3707217 Шпилька М12х1,25х25
122
252 237-П8 Шайба 12 пружинная с наружными зубцами
123
250 515-П8 Гайка М12х1,25-6Н

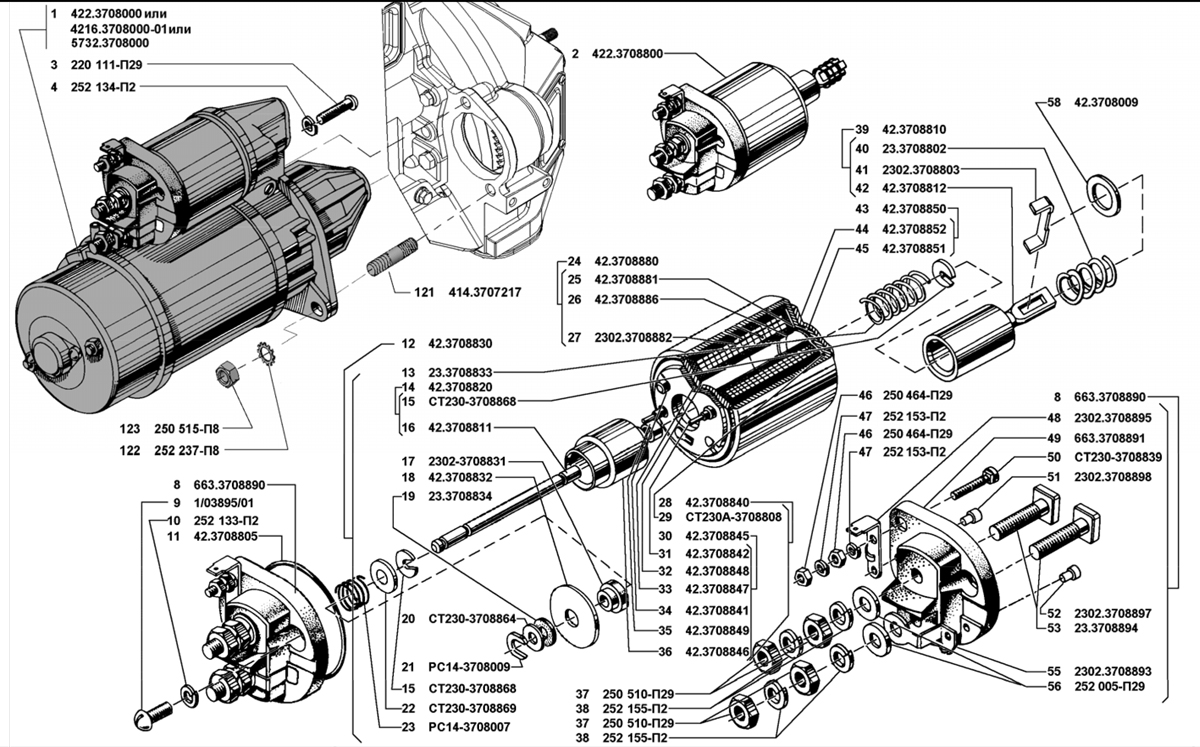

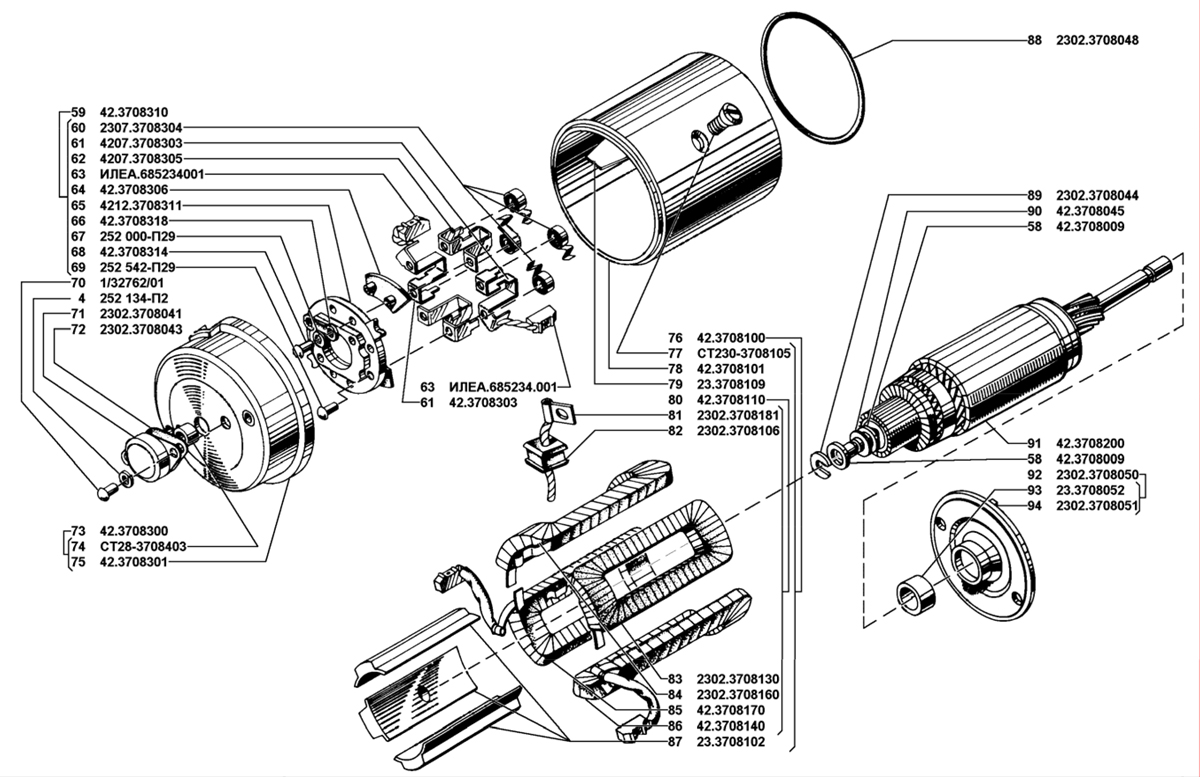

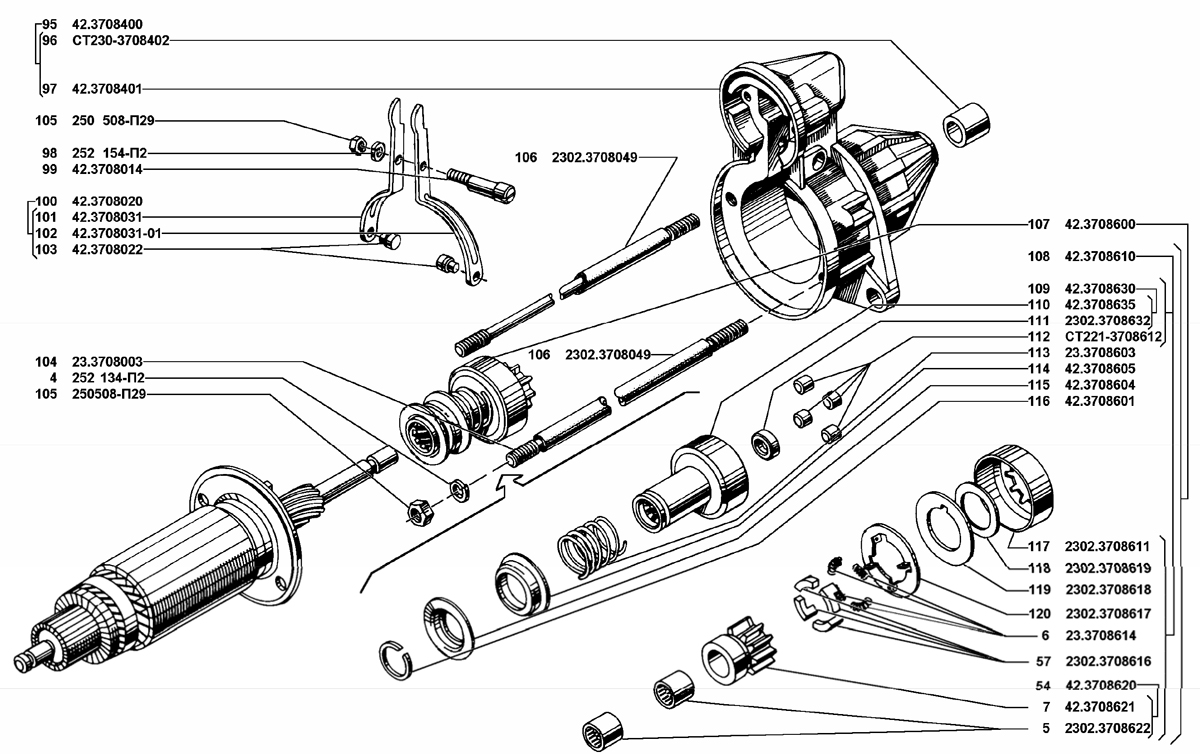

Схема Стартер УМЗ 4213 Евро 3
