Сиденье дополнительное МТЗ 82 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№

Номер детали и название

Цена

-

80-8101720 Отопитель

-

80-8101810 Панель

-

80-8101830 Арматура отопителя

1

6x18 Палец

2

150.95.301 Воздухораспределитель

3

80-8100013 Накладка

4

2x12 Шплинт

5

50-8400031 Ось

6

80-8100048 Петля

7

80-8101714-07 Уплотнитель

8

BM6x20 Винт

9

80-8100052 Пробка

10

80-8100051 Тройник

11

ХС-23 Хомут

12

80-8100023 Штуцер

13

80-3723045-01 Манжета

14

80-8102015-02 Шланг L=1740 мм

15

80-8101015 Шланг L=2080 мм

16

ХС-76 Хомут

17

9742.3730 Электродвигатель

18

80-8104034 Ротор

19

20

80-8104039 Кольцо

21

ВМ4х10 Винт

22

80-8101721 Растяжка

23

80-8101714-04 Уплотнитель

24

80-8101760 Крышка

25

М6х20 Болт

26

ШП 6 Шайба

27

ШЧ 6 Шайба

28

80-8104070 Фильтр

29

80-8101820 Подвеска

30

31

ШЧ 6 Шайба

32

70У-8101070-А Радиатор отопителя

33

80-8101730-А Кожух

34

ПР32-06 Уплотнитель

35

80-8101800 Коробка

36

80-3703046-А Шпилька

37

80-8100014 Стержень

38

ВМ6х16 Винт

39

80-8100011-Б Крышка

40

80-8100012 Заслонка

41

42

ШЧ 8 Шайба

43

80-8102015 Шланг L=2230 мм

44

М8х35 Болт

45

А30.04.017-01 Колпачок

46

80-8100100 Панель

47

70-6702111 Угольник

48

М6х16 Болт

49

80-8101713 Обивка

50

ШП 8 Шайба

51

ВС-11 Кран

52

80-8102015-03 Шланг L=550 мм

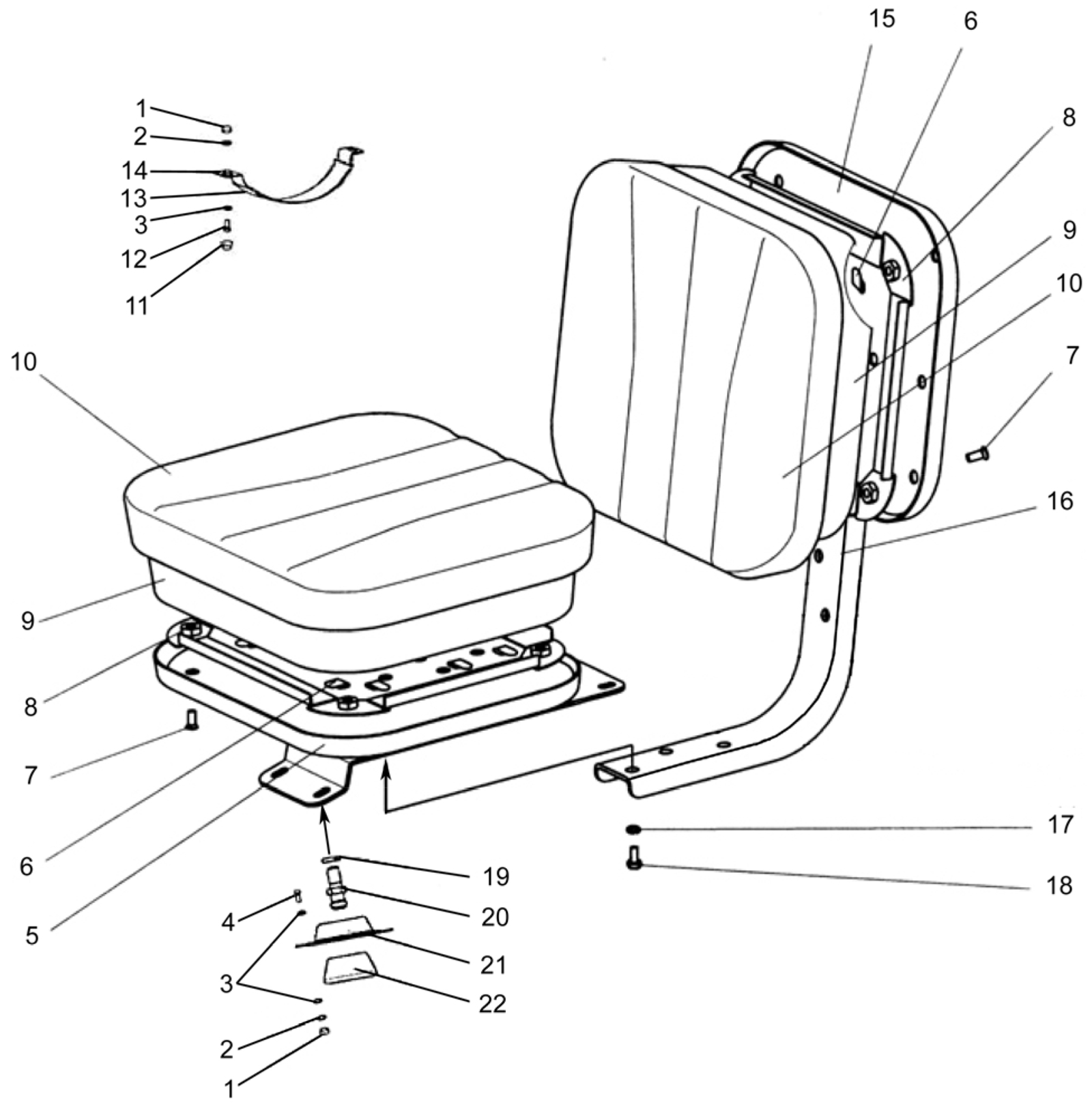

Схема Сиденье дополнительное МТЗ 82
