Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№
Номер детали и название
Цена
-
175.1111130-04 Секция топливного насоса высокого давления
1
177.1111256 Штуцер топливный высокого давления
2
17.1111167-03 Экран корпуса
3
175.1111165-01 Кольцо уплотнительное
4
17.1111133-10 Корпус секции
-
177.1111132 Корпус секции в сборе
5
175.1111150-11 Пара плунжерная
6
175.1111154-11 Плунжер
7
175.1111158-11 Втулка плунжера
-
17.1111172 Втулка поворотная в сборе
8
17.1111174-04 Втулка поворотная
9
42.1111176 Кольцо пружинное
10
42.1111134 Тарелка пружины верхняя
11
17.1111138 Пружина толкателя
12
42.1111135 Тарелка пружины нижняя
13
177.1111139 Штифт корпуса
14
175.1111164-01 Кольцо уплотнительное
15
14.1111220 Клапан нагнетательный в сборе
16
14.1111226 Седло клапана
17
14.1111224 Клапан нагнетательный
18
42.1111257 Прокладка уплотнительная
19
14.1111228 Пружина клапана
20
177.1111234-01 Упор пружины клапана ВС 301-1050
21
175.1111166-01 Кольцо уплотнительное

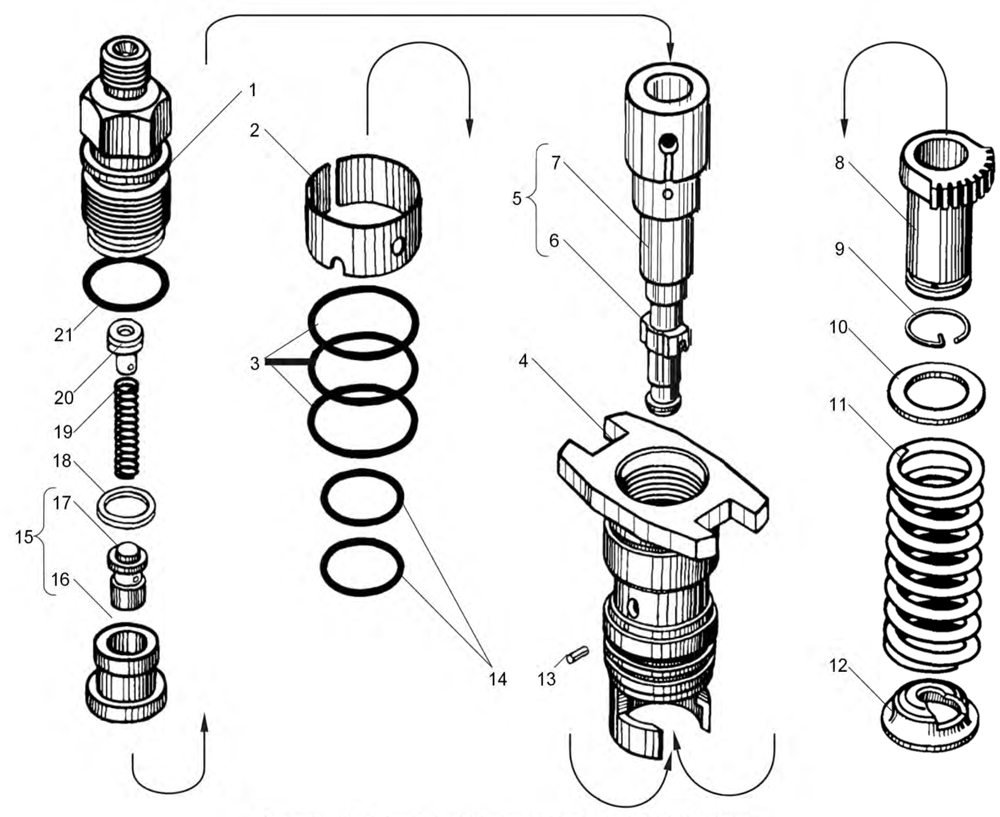

Схема Секция топливного насоса высокого давления ЯМЗ-7511
