Сцепление ЯМЗ-184, ЯМЗ-184-15 ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№
Номер детали и название
Цена
1
184.1601130-10 Диск ведомый в сборе
1
8.9559 Диск ведомый в сборе
2
313020-П2 Заклепка
3
184.1601158 Штифт упорный
4
184.1601153 Диск демпфера
5
184.1601167 Пружина тарельчатая
6
184.1601142 Ступица ведомого диска
6
184.1601142-01 Ступица ведомого диска
7
184.1601151 Пружина демпфера внутренняя
8
184.1601150 Пружина демпфера
9
183.1601131 Диск ведомый с фрикционными накладками в сборе
10
183.1601404 Заклепка
11
184.1601138 Накладка фрикционная
11
184.1601138-02 Накладка фрикционная
11
184.1601138-10 Накладка фрикционная
12
184.1601132 Диск ведомый с пластинами в сборе
13
183.1601402 Заклепка
14
184.1601134 Диск ведомый с кольцами демпфера
15
184.1601135 Пластина пружинная
16
182.1601342 Пластина нажимного диска
17
257257-П2 Заклепка
18
252006-П2 Шайба
19
45 9348 1571 Болт
20
312695-П2 Шайба
21
184.1601090 Диск нажимной с кожухом в сборе
22
182.1601343-10 Болт нажимного диска
23
182.1601122 Кожух сцепления с пластинами в сборе
24
182.1601344 Втулка
25
182.1601360 Кольцо кожуха упорное
26
201464-П29 Болт
27
182.1601097 Скоба
28
182.1601364-50 Втулка
29
182.1601275 Кольцо стопорное
30
182.1601273 Шайба пружинная
30
184.1601273-71 Шайба пружинная
31
184.1601115 Пружина нажимная
32
182.1601120 Кольцо упорное
32
184.1601120-71 Кольцо упорное
33
183.1601093-10 Диск нажимной
34
250636-П29 Гайка
35
184.1601015 Картер сцепления
35
183.1601015 Картер сцепления
36
236-1601030-А2 Крышка люка картера верхняя
37
252137-П2 Шайба
38
310214-П29 Болт крепления картера сцепления
39
184.1601215-10 Вал выключения сцепления
40
45 9824 6270 Шпонка
41
238Н-1601040 Корпус уплотнителя вала
42
238Н-1601042 Кольцо уплотнительное
43
238Н-1601044 Кольцо
44
184.1601216 Втулка
-
184.1601218 Кольцо стопорное
45
312399-П2 Шайба
46
310012-П2 Болт
47
252135-П2 Шайба
48
201454-П29 Болт
49
236-1601030-А2 Крышка люка картера нижняя
50
184.1601203 Вилка выключения сцепления
50
1840.1601203-01 Вилка выключения сцепления
51
182.1601187 Сухарь
52
8.9307 Болт
53
184.1601180-31 Муфта выключения сцепления в сборе
54
182.1601183 Кольцо предохранительное
55
182.1601198-10 Кольцо
55
183.1601198-90 Кольцо
56
182.1601199-01 Кольцо замковое
57
183.1601197 Кольцо стопорное
58
183.1601195 Шайба отражательная
59
46 1214 0538 Подшипник 70-117
60
182.1601193-02 Втулка подшипника
61
184.1601185-30 Муфта выключения сцепления
61
1840.1601180 Муфта выключения сцепления
62
236-1601230-А Шланг смазки подшипника в сборе
63
182.1601188 Пружина муфты
64
182.1601190 Скоба пружины
65
260316-П2 Заглушка
66
45 9167 5005 Масленка 2.3.45 Ц6
67
312695-П2 Шайба

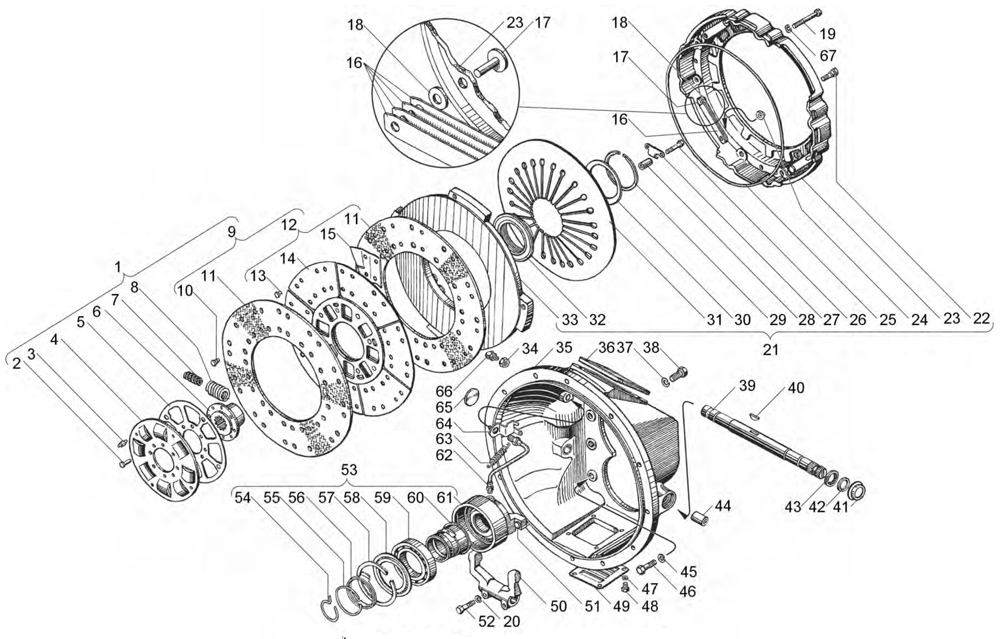

Схема Сцепление ЯМЗ-184, ЯМЗ-184-15 ЯМЗ-7511
