Реле стартера ЯМЗ-240 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-240

№

Номер детали и название

Цена

-

25.3708800 Реле стартера в сборе

1

РС25.3708002-В Корпус реле стартера

2

МХ-1215 Болт

3

Х-1482 Шайба пружинная

4

МХ-1032 Шайба стопорная

5

8Х-1497 Шайба

6

Х-4001 Шайба пружинная

7

МХ-1146 Болт

8

7Х-4289 Шайба пружинная

9

Х2-9302 Гайка

10

МХ-0825 Шайба

11

МХ-1020 Винт

12

РС25.3708080 Крышка реле

13

РС25.3708006-Б Прокладка

14

РС25.3708013 Скоба

15

МХ-0021 Шайба

16

РС25.3708030 Контактный диск

17

ВМ-335-37 Шайба

18

РС25.3708007 Пружина

19

РС100-3708003 Шайба

20

РС25.3708011 Контактный болт

21

4598711018 Шплинт

22

25.3708802 Гайка

23

25.3708801 Втулка

24

25.3708806 Шайба

25

25.3708804 Чашка

26

18.3708011 Пружина

27

25.3708805 Чашка

28

25.3708803 Прокладка

29

25.3708850 Якорь реле

30

РС103-3708100 Ярмо с кату0кой

31

МХ-1126 Болт

32

МХ-0287 Шайба стопорная

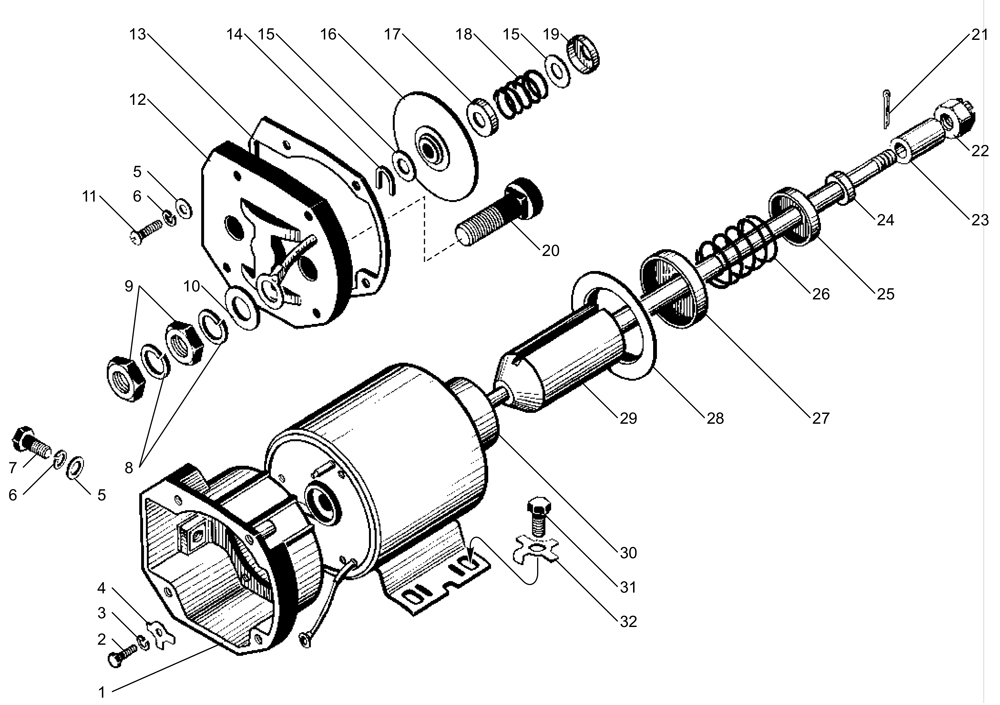

Схема Реле стартера ЯМЗ-240
