Регулятор частоты вращения ЯМЗ-240 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-240

№
Номер детали и название
Цена
-
236-1110040-А Державка грузов со стакатом в сборе
-
236-1110040-А2 Державка грузов со стакатом в сборе
-
236-1110020-Е Корпус регулятора в сборе
-
60.1110060-02 Муфта грузов в сборе
-
236-1110060-А3 Муфта грузов в сборе
-
236-1110404-Б Рычаг регулятора в сборе
-
801.1110404 Рычаг регулятора в сборе
-
240Б-1110404 Рычаг регулятора в сборе
1
60.1110129 Крышка регулятора
2
236-1110154-А Прокладка крышки
3
312700-П15 Шайба
4
236-1110080 Рычаг двуплечий
5
250508-П29 Гайка
6
238НБ-1110406-А2 Рычаг регулятора
7
852350-П15 Винт регулировочный
8
805.1110412 Корректор
8
236-1110412 Корректор
8
240Б-1110412 Корректор
9
90.1110462 Пружина регулятора
10
852002-П15 Болт регулировочный
10
852005-П15 Болт регулировочный
11
236-1110466-А Рычаг пружин
12
60.111443-10 Рычаг рейки
12
236-111443-Б Рычаг рейки
13
201418-П29 Болт крепления рычага М6х16
14
252134-П29 Шайба пружинная
14
252154-П29 Шайба пружинная
15
236-1110448 Пружина рычага рейки
16
258012-П15 Шплинт
17
236-1110454 Тяга рейки с планкой в сборе
18
236-1110064 Шарик
19
60.1110062-01 Муфта грузов
19
60.1110062 Муфта грузов
20
236-1110067 Кольцо пружинное
21
4616110211 Шарикоподшипник 8102
22
60.1110065 Пята упорная
22
236-1110065-Б Пята упорная
23
258001-П15 Шплинт
24
421.1110414 Пружина корректора
24
240Б-1110414-Б Пружина корректора
25
236-1110433 Серьга регулятора
26
312370-П15 Шайба
27
236-1110140 Шайба
28
236-1110141 Шайба
29
312652-П15 Шайба
30
805.1110416 Корпус пружин корректора
30
236-1110416 Корпус пружин корректора
30
240Б-1110416 Корпус пружин корректора
31
311512-П15 Контргайка
32
236-1110418 Кольцо пружинное упорное
33
250511-П15 Гайка
34
242519-П15 Винт регулировочный
35
312680-П15 Шайба упорная
36
240Б-1110418 Гайка корректора
37
852357-П29 Винт регулировочный
38
310612-П15 Винт крепления крышки регулятора
39
236-1110479 Кольцо уплотнительное втулки
40
236-1110476-Б Втулка вала рычага пружины
41
313955-П15 Заглушка
42
236-1110134-Б Ввертыш оси кулисы
43
236-1110394 Кольцо оси кулисы уплотнительное
44
236-1110262 Шайба скобы кулисы
45
201416-П29 Болт М6х12
46
4612121152 Шарикоподшипник 202А
47
236-1110051-В Валик державки грузов
48
310139-П15 Болт
49
312529-П15 Шайба стопорная
50
236-1110558-В Стакан подшипников валика державки
51
236-1110042 Стопор пружинный
52
311200-П29 Винт крепления корпуса регулятора
53
317849-П15 Палец
54
236-1110066 Ось упорной пяты
55
236-1110022-Д Корпус регулятора
56
260003-П15 Палец пружин рычага рейки
57
236-1111196 Кольцо уплотнительное
58
236-1111032 Ввертыш для подсоединения трубки отвода масла
59
312630-П Шайба
60
258639-П15 Штифт
61
240Б-1110151 Рычаг управления
62
312347-П15 Шайба
63
236-1110482 Кольцо втулки вала уплотнительное
64
236-1110518-Б Втулка ведущей шестерни
65
4612120838 Шарикоподшипник 200
66
310140-П15 Болт М6х12
67
236-11100516-Б2 Шестерня регулятора ведущая
68
236-11100517-Б2 Сухарь шестерни
69
236-11100521 Фланец втулки шестерни
70
312556-П15 Шайба стопорная
71
250634-П15 Гайка
72
236-1110049 Ось грузов регулятора
73
240-1110045 Груз регулятора в сборе
73
236-1110045 Груз регулятора в сборе
74
236-1110046-Б Державка грузов
75
236-1110532 Ролик груза регулятора
76
236-1110398 Крышка возвратной пружины
77
236-1110396 Пружина возвратная
78
222539-П15 Винт крепления крышки регулятора
79
236-1110200 Винт регупировочный
80
805.1110498 Крышка смотрового люка
80
60.1110498-01 Крышка смотрового люка
81
236-1110136-Б Ось кулисы
82
60.1110132 Кулиса
83
60.1110220 Ползун кулисы
84
236-1110374-Б Пружина фиксатора
85
236-1110372-Б Фиксатор кулисы
86
60.1110380 Скоба кулисы в сборе
87
310611-П15 Винт крепления крышки смотрового люка
88
236-1110500 Винт крепления крышки смотрового люка
89
60.1110492 Корпус буферной пружины
90
311511-П15 Контргайка корпуса буферной пружины
91
236-1110490 Пружина буферная
92
852000-П29 Болт
93
852003-П29 Болт регулировочный
93
310142-П15 Болт регулировочный
94
236-11100392 Ввертыш оси скобы
95
312353-П Шайба
96
236-1110390 Ось скобы
97
236-1110499-А3 Прокладка крышки
98
236-1110467 Вал рычага пружин
99
236-1110471 Кольцо пружинное упорное
100
314003-П Шпонка сегментная
101
236-1110151 Рычаг управления регулятором
102
236-1110089 Пружина компенсационная
103
236-1110088 Ось рычагов
104
312446-П Шайба
105
310608-П15 Винт-заглушка

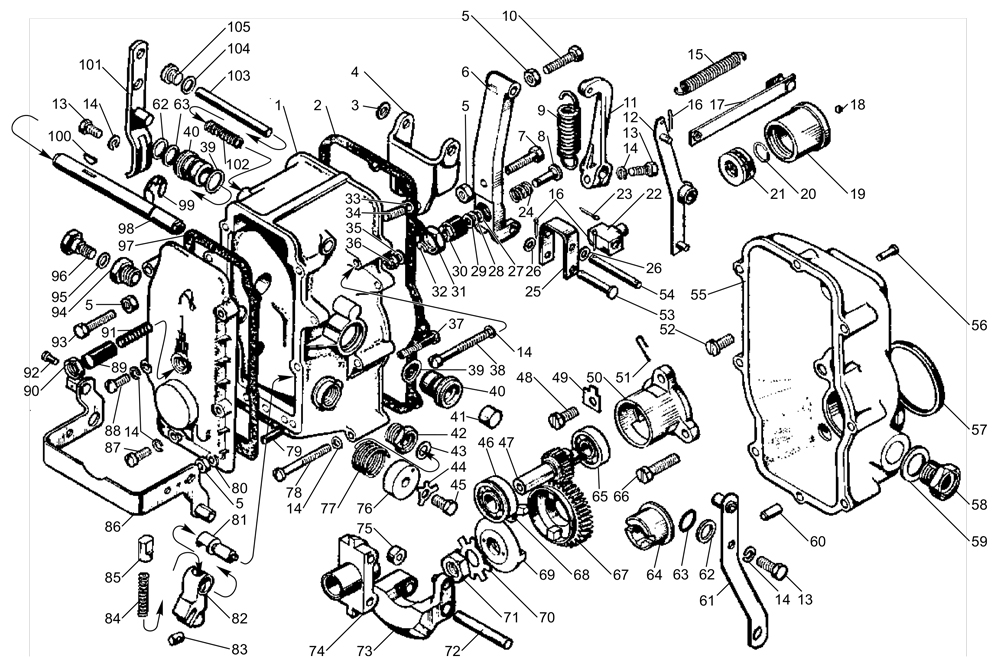

Схема Регулятор частоты вращения ЯМЗ-240
