Редуктор конечной передачи ПВМ (БЕЛАРУС-82.1/82У/82Р) МТЗ 82 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№
Номер детали и название
Цена
-
72-2308005-08 Редуктор левый
-
72-2308010-07 Редуктор правый
-
72-2308020-Б Крышка
-
72-2308030-А Труба
-
82-2308050-03 Шестерня
-
52-2308060 Шестерня
-
72-2308070-01 Фланец
-
72-2308090-Б Корпус
-
52-2308100-03 Пара коническая верхняя
-
52-2308110-А2 Корпус редуктора правый
-
52-2308115-А2 Корпус редуктора левый
-
52-2308135 Вал с подшипниками
-
52-2308135-01 Вал с подшипниками
1
52-2308097 Гайка
2
7507 А Подшипник
3
72-2308121 Кольцо регулировочное В=5,8 мм
3
72-2308121-01 Кольцо регулировочное В=5,95 мм
3
72-2308121-02 Кольцо регулировочное В=6,10 мм
3
72-2308121-03 Кольцо регулировочное В=6,25 мм
3
72-2308121-04 Кольцо регулировочное В=6,40 мм
3
72-2308121-05 Кольцо регулировочное В=6,55 мм
3
72-2308121-06 Кольцо регулировочное В=6,70 мм
3
72-2308121-07 Кольцо регулировочное В=6,85 мм
3
72-2308121-08 Кольцо регулировочное В=7,00 мм
3
72-2308121-09 Кольцо регулировочное В=7,15 мм
3
72-2308121-10 Кольцо регулировочное В=7,30 мм
3
72-2308121-11 Кольцо регулировочное В=7,45 мм
4
52-2308063 Вал
5
52-2308065 Полуось
6
М8х14 Болт
7
ШП 8 Шайба
8
52-2308030-А Крышка
9
52-2308028-А1 Прокладка
10
52-2308025 Корпус
11
М10 Гайка
12
72-2308046 Винт
13
52-2308077 Прокладка
14
52-2308038 Прокладка регулировочная В=0,5 мм
15
52-2308039 Прокладка регулировочная В=0,2 мм
16
095-100-30-2-4 Кольцо
17
2.2-30x52-1 Манжета
18
52-2308054-А Прокладка
19
52-2308089-А Обойма
20
50-3001022-А1 Пружина
21
72-2308098-А Шайба
22
8208 Подшипник
23
ШП 12 Шайба
24
М12х40 Болт
25
М12 Гайка
26
72-2308004 Шпилька
27
72-2308009 Втулка
28
72-2308074 Рычаг правый
29
М12х35 Болт
30
72-2308075-01 Рычаг левый
31
ПК КГ 3/4" Пробка
32
011-014-19-2-4 Кольцо
33
52-2308099 Штифт
34
52-2308014-А2 Корпус правый
34
52-2308015-А2 Корпус левый
35
208 Подшипник
36
52-2308061 Шестерня
37
209 Подшипник
38
52-2308024 Прокладка
39
52-2308035 Крышка
40
ПК КГ 3/8" Пробка
41
М10х25 Болт
42
ШП 10 Шайба
43
6-7212А Подшипник
44
72-2308023-Б Прокладка
45
72-2308066-Б Корпус сальника
46
2.2-75x100-1 Манжета
47
72-2308029-Б Грязевик
48
40-3103016 Болт
49
82-2308017 Фланец
50
40-3103017 Гайка
51
70-3104019-01 Гайка специальная технологическая
52
М8х25 Болт
53
72-2308021-Б Прокладка регулировочная В=0,5 мм
54
72-2308021-Б-01 Прокладка регулировочная В=0,8 мм
55
290-300-58-2-4 Кольцо
56
72-2308018 Болт
57
72-2308013 Пластина
58
72-2308031 Шайба
59
2310 КМ Подшипник
60
72-2308062 Шестерня
61
72-2308016-Б Крышка
62
52-2308101 Корпус
63
72-2308044 Шайба
64
52-2308084-А1 Гильза
65
52-2308091-А Кольцо
66
72-2308030-А Трубка шкворня
67
52-2308096 Прокладка
68
М12х35 Болт
69
72-2308011 Винт

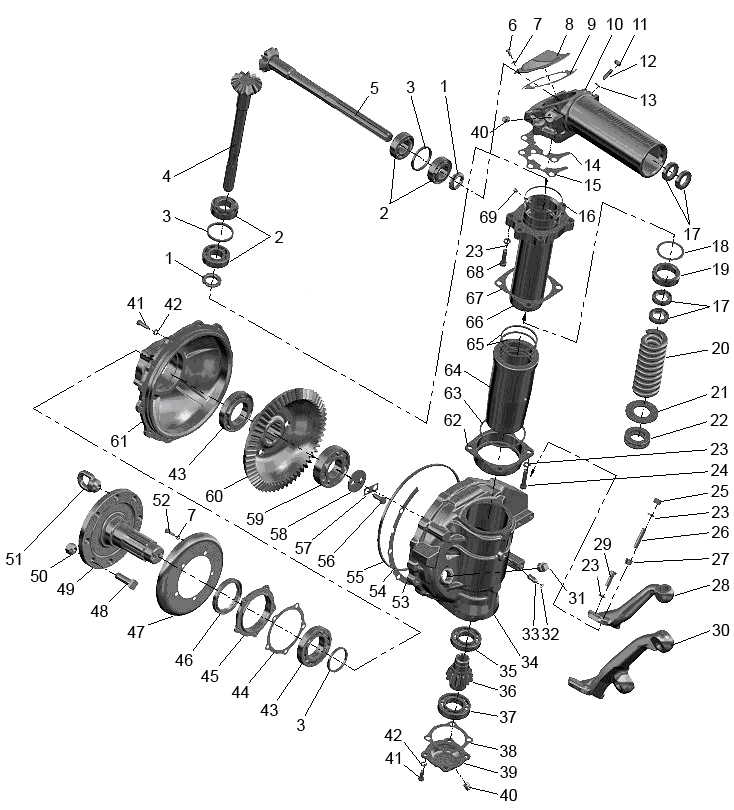

Схема Редуктор конечной передачи ПВМ (БЕЛАРУС-82.1/82У/82Р) МТЗ 82
