Привод вентилятора ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№

Номер детали и название

Цена

-

7511.1308011-31 Привод вентилятора в сборе

1

236-1308646 Крышка передняя муфты

2

252005-П29 Шайба 8

3

252135-П2 Шайба 8Т

4

310034-П29 Болт М8-6дх52

5

7511.1308652 Ступица

6

250638-П29 Гайка М18х1.5-6Н

7

252160-П2 Шайба 18Л

8

236-1308630 Диск ведущий

9

236-1308632 Диск ведомый

10

236-1308036 Прокладка

11

25 3131 2454 Манжета 2.2-25x42-2

12

236-1308600 Поршень

13

236-1308616 Обойма

14

236-1308634 Упор поршня

15

236-1308620 Пружина нажимная внутренняя

16

236-1308635 Пружина отжимная

17

236-1308618 Пружина нажимная наружная

18

236-1308606 Поршень

19

25 3111 2299 Кольцо 108-115-46-2-1

20

236-1701067-А Кольцо 40

21

250513-П29 Гайка

22

200328-П29 Болт

23

312647-П2 Шайба 10

24

236-1308047-Б Вал привода в сборе

25

46 1212 1092 Подшипник 202

26

46 1212 1626 Подшипник 6-205К

27

45 9824 6263 Шпонка 5x7.5

28

236-1308650 Вал муфты

29

240Н-1118106 Кольцо уплотнительное

30

236-1308780 Дроссель

31

236-1308648 Вал муфты

32

236-1308218-01 Трубка

33

45 9414 6081 Винт М5-6дх14

34

310423-П29 Шпилька М10

34

216259-П29 Шпилька М10

35

238-1308101-Г Корпус привода

36

236-1308108-Б Прокладка

37

238НБ-1118107 Кольцо уплотнительное

38

236-1308056 Втулка распорная

39

8.8402 Подшипник 3553205

40

45 9327 1074 Болт

41

312490-П2 Шайба 22

42

311401-П29 Гайка М22х1.5-6Н

43

236-1308104-В Шестерня

44

201456-П29 Болт М8-6дх20

45

236-1029034 Кольцо упорное

46

236-1308107-А Фланец упорный

47

8.8624 Подшипник 6-42305АЕ1УШ1

47

8.8984 Подшипник 6-42305АЕМ

48

236-1308042 Шайба упорная

49

236-1308514 Втулка

50

7511.1308024-20 Шкив

51

236-1308395-А Манжета с пружиной

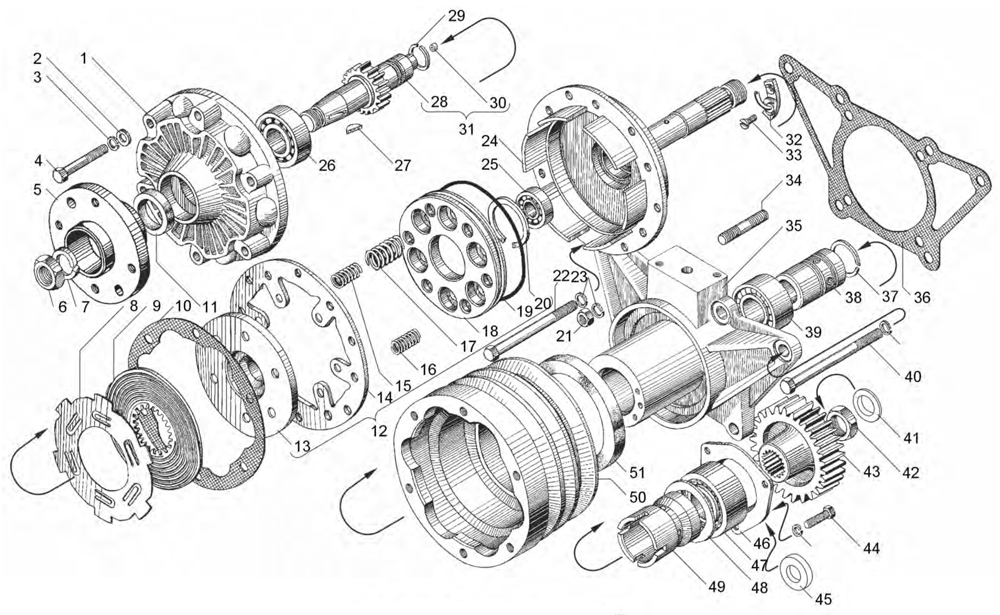

Схема Привод вентилятора ЯМЗ-7511
