Привод вентилятора с вязкостной муфтой ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№

Номер детали и название

Цена

-

7511.1308011-40 Привод вентилятора

1

45 9348 6561 Болт М10-6дх30

2

312695-П2 Шайба 10

3

7511.1308050-10 Вал

4

7511.1308025-40 Шкив

5

7511.1308395 Манжета

6

250513-П29 Гайка М10х1-6Н

7

312647-П2 Шайба 10

8

200328-П29 Болт М10-6дх95

9

236НЕ-1308102-Б Корпус привода

10

236-1308108-Б Прокладка

11

236НЕ-1308780 Дроссель

12

312482-П34 Шайба 10

13

310122-П29 Болт М10х1-6дх21

14

840.1104349 Наконечник

15

316603-П29 Ввертыш

16

312367-П Шайба

17

216259-П29 Шпилька М10

17

310423-П29 Шпилька М10

18

236НЕ-1308754-А Трубка подвода масла

19

310096-П29 Болт М14х1.5-6дх30

20

312326-П34 Шайба 14

21 ₽

21

311401-П29 Гайка М22х1.5-6Н

22

312490-П2 Шайба 22

23

236-1308104-В Шестерня

24

201456-П29 Болт М8-6дх20

25

252135-П2 Шайба 8Т

26

236-1308107-А Фланец упорный

27

236-1029034 Кольцо упорное

28

8.8624 Подшипник 6-42305АЕ1УШ1

28

8.8984 Подшипник 6-42305АЕМ

29

7511.1308051 Втулка

30

236НЕ-1308514-А2 Втулка

31

8.8402 Подшипник 3553205

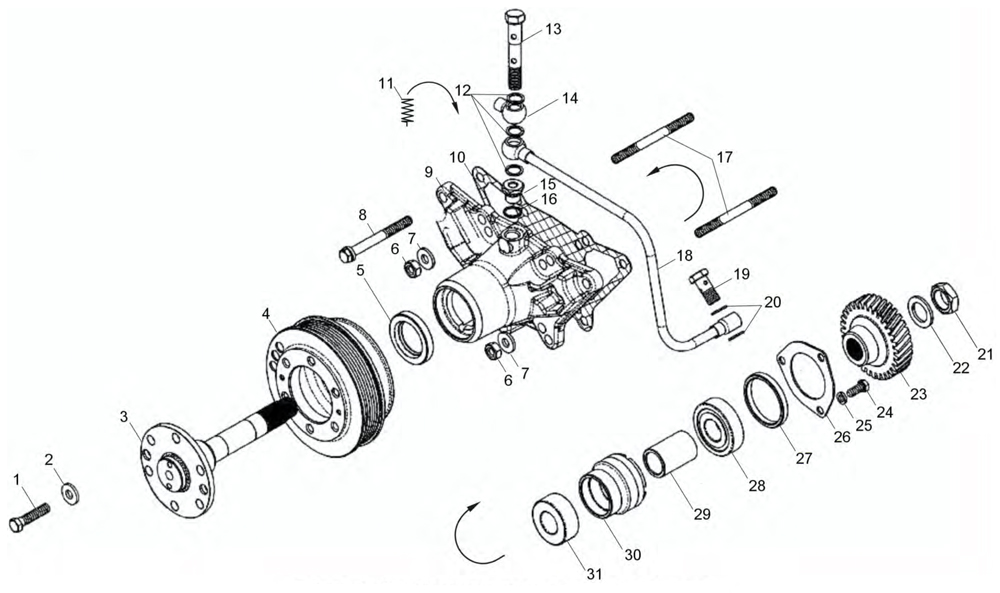

Схема Привод вентилятора с вязкостной муфтой ЯМЗ-7511
