Подача топлива МТЗ 82 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№

Номер детали и название

Цена

1

80В-1108545 Кронштейн

2

2x12 Шплинт

3

80В-1108506 Рычаг

4

3,2x18 Шплинт

5

80 В-1108542 Наконечник тяги

6

70-1601109-01 Палец

7

80 В-1108503 Тяга

8

80 В-1108365 Рычаг

9

80В-1108360 Вал

10

11

70-1108317 Бонка

12

80В-1108537 Тяга

13

80 В-1108343 Тяга

14

80 В-1108344 Тяга

15

80В-1108380 Кронштейн

16

17

ШП 6 Шайба

18

19

80В-4216105 Кронштейн

20

ШП 8 Шайба

21

22

80-1108028 Шайба

23

80-1108178 Шайба фрикционная

24

А13.11.000 Рукоятка

25

80В-1108350 Рукоятка

26

80В-1108347 Пружина тарельчатая

27

М14х1,5 Гайка

28

80В-1108370 Кронштейн

29

А13.36.001 Чехол

30

M10x25 Болт

31

ШП 10 Шайба

32

М6х12 Болт

33

80В-1108346 Кронштейн

34

50-1108044 Шпонка

35

М6х30 Болт

36

М8х25 Болт

37

70-4803019 Пружина

38

ШЧ 8 Шайба

39

80В-1108510 Педаль

40

80В-1108526 Тяга

41

8x30 Палец

42

80В-1108344-01 Тяга

43

80В-1108530 Кронштейн

44

80В-1108541 Тяга

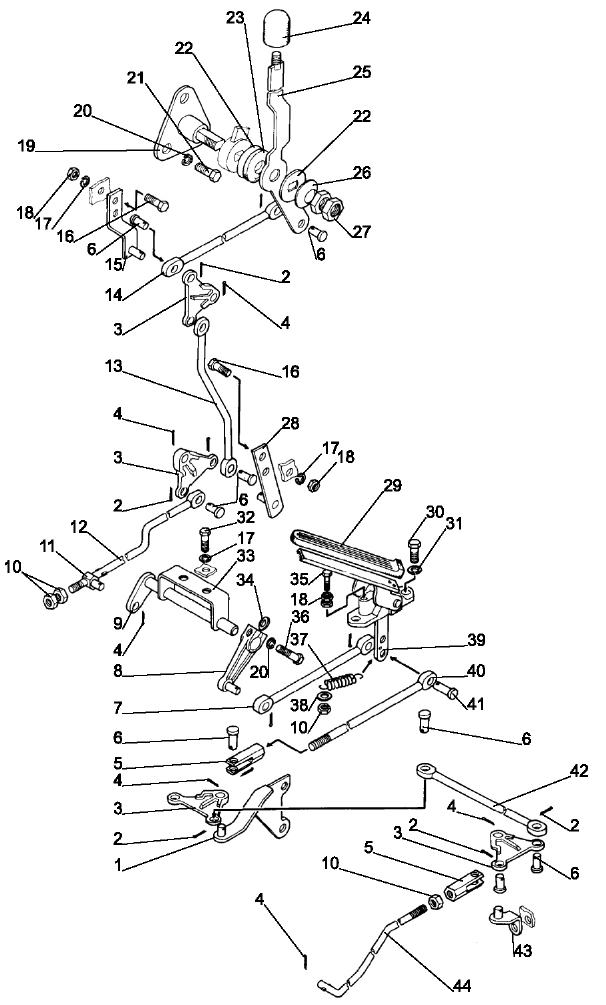

Схема Подача топлива МТЗ 82
