Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№

Номер детали и название

Цена

-

80-3805010-Д1 Щиток приборов

1

М10 Гайка

2

ШП 10 Шайба

3

80-3805030 Кронштейн

4

5

ШП 6 Шайба

6

ШП 8 Шайба

7

М8х16 Болт

8

ВМ6х12 Винт

9

80-3724395-Г Жгут

10

80-3724512-В1 Жгут

10

82П-3724317 Жгут

11

70-3723042-01 Втулка

12

80-3805043 Кронштейн

13

3747.15 Реле лампы ручного тормоза

14

ШЧ 6 Шайба

15

М6х16 Болт

16

4x10 Шуруп

17

80-3723026 Скоба

18

ШЧ 5 Шайба

19

3747.20 Реле-сигнализатор

20

80-3805064 Заглушка

21

4х16 Шуруп

22

ВМ6х18 Винт

23

80-3805035-01 Кронштейн

24

3808.15 Блок контрольных ламп

25

80-3805015 Кронштейн

26

3803.10 Блок контрольных ламп

27

3801.15 Комбинация приборов КП-5

28

3813.10 Тахоспидометр

29

80-3709023-В Кожух с переключателем ПКП-1 или ПКП-1А

29

80-3709023 Кожух с переключателем 3912.3769 или 3912.3769-01

30

ВМ5х12 Винт

31

ПКП-1 Переключатель подрулевой с кожухом 80-3709023-В

31

ПКП-1А Переключатель подрулевой с кожухом 80-3709023-В

31

3912.3769 Переключатель подрулевой с кожухом 80-3709023

31

3912.3769-1 Переключатель подрулевой с кожухом 80-3709023

32

33

ШП 5 Шайба

34

ВМ6х12 Винт

35

80-3805035 Кронштейн

36

3813.15 Пульт управления

37

80-3805014 Гайка

38

3710.45 Выключатель стартера и приборов

39

80-3805021-Б Щиток

40

80-3805012-Б Уплотнитель

41

80-3801327 Заглушка

41

3710.55 Выключатель массы

42

3710.50 Выключатель средств облегчения пуска

43

3710.50 Выключатель стеклоомывателя

44

3709.20 Переключатель света

45

3710.10 Выключатель аварийной сигнализации

46

ШЧ 8 Шайба

47

80-3805050-Б1-02 Основание

48

50-4607064 Втулка

49

3741.20 Сопротивление добавочное

50

80-3723036 Скоба

51

3747.50 Реле на замыкание 30А

52

80-3724610-Б Жгут

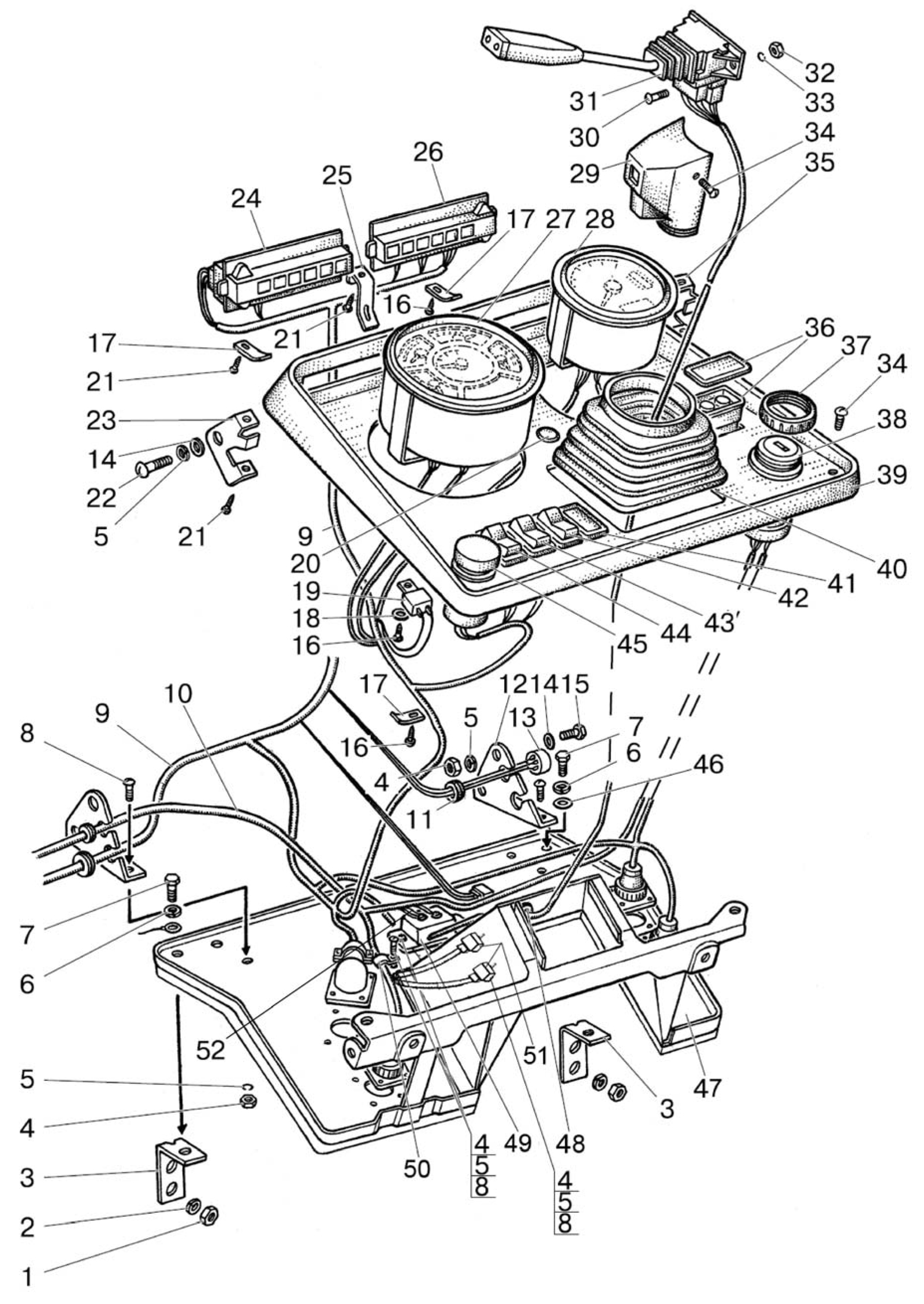

Схема Основание и приборы МТЗ 82
