Общая головка цилиндров ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№
Номер детали и название
Цена
1
238Д-1003013 Головка цилиндров в сборе
1
238Д-1003013-А Головка цилиндров в сборе
-
316198-П29 Пробка КГ 1/4"
2
312472-П34 Шайба 012
3
236-1003114-В2 Кольцо уплотнительное
4
236-1003112-В Стакан форсунки
5
236-1003113 Гайка стакана форсунки
6
238-1003270 Прокладка крышки головки цилиндров
7
238-1003244-А Крышка головки цилиндров в сборе
8
238-1003260-Б Крышка головки цилиндров с ребрами
9
204А-1003278 Прокладка винта крышки головки цилиндров
10
236-1003272 Болт крышки головки цилиндров
11
258039-П29 Шплинт 3.2x20
12
236-1007262 Манжета уплотнительная клапана с кольцом и пружиной
13
236-1007032-Б Втулка направляющая клапана
14
313992-П Заглушка
15
311423-П5 Гайка М16х1.5-6Н
16
312399-П2 Шайба
17
238-1003257 Крышка головки цилиндров в сборе
-
238-1003246 Крышка головки цилиндров с сапуном
18
201-1114064-А Цепочка крышки маслоналивного патрубка
19
201-1114060-А Крышка маслоналивного патрубка в сборе
20
201-1114061-А Крышка маслоналивного патрубка
21
201-1114065-А2 Прокладка крышки маслоналивного патрубка
22
238-1003262 Крышка головки цилиндров с ребрами и сапуном
23
7511.1003110 Седло выпускного клапана
24
236-1003108-Б Седло впускного клапана
25
238Д-1003210 Прокладка головки цилиндров в сборе
26
238Д-1003215-Б Уплотнитель слива масла
27
238Д-1003524 Уплотнитель
28
238Д-1003214-Б Уплотнитель штанговой полости
29
238Д-1003212 Прокладка головки цилиндров
30
238Д-1003523-Б Уплотнитель шпильки
31
238Д-1003500 Уплотнитель подвода воды
32
313934-П Заглушка
33
236-1003330 Рым-болт

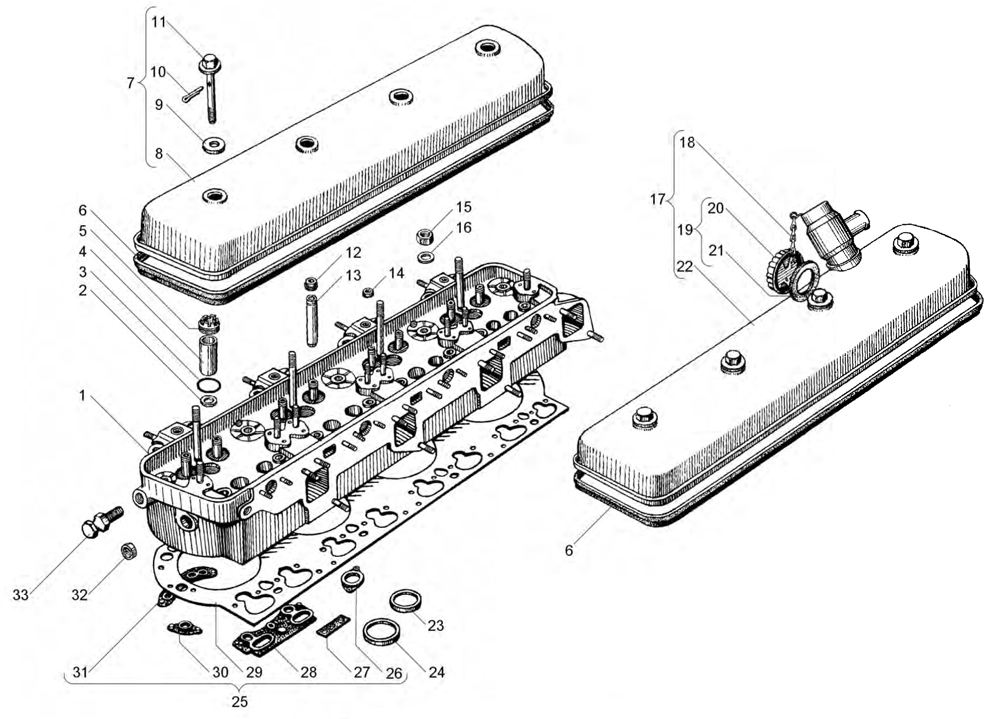

Схема Общая головка цилиндров ЯМЗ-7511
