Насос топливоподкачивающий ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№
Номер детали и название
Цена
-
861.1106010 Насос топливоподкачивающий в сборе
1
44.1106013-10 Корпус топливоподкачивающего насоса с седлом клапана в сборе
2
17.1111032-10 Ввертыш
3
240-1106285-01 Прокладка
4
1/09024/21 Болт ТЕ М6х20 табл. 10312
5
236-1106256 Кольцо стопорное толкателя
6
33.1106222 Шток со втулкой в сборе
7
33.1106223 Втулка
8
33.1106338 Шток
9
42.1106240-20 Толкатель поршня
10
37.1106327 Кольцо запорное
11
236-1106246-Б Сухарь толкателя
12
42.1106242-10 Ролик толкателя
13
42.1106244-10 Ось ролика
14
42.1106238 Толкатель топливоподкачивающего насоса
15
236-1106342 Колпачок защитный
16
236-1106314-В Рукоятка
17
236-1106292-Е Цилиндр
18
236-1106298-Е Поршень со штоком в сборе
19
25 3111 2053 Кольцо 006-010-25-2-1
20
236-1106264 Клапан насоса
21
33.1106272 Пружина клапана
22
852212 Шайба
23
37.1106031 Пробка клапана
24
236-1106380-01 Кольцо уплотнительное
25
236-1106306-5 Кольцо
26
236-1106324-Г2 Корпус цилиндра
27
US-M16-NBR ДС Шайба резинометаллическая
28
33.1106228 Поршень насоса
29
33.1106232-02 Пружина поршня
30
175.1111166-01 Кольцо уплотнительное
31
44.1106234-12 Пробка пружины
32
1/05164/77 Шайба пружинная 6

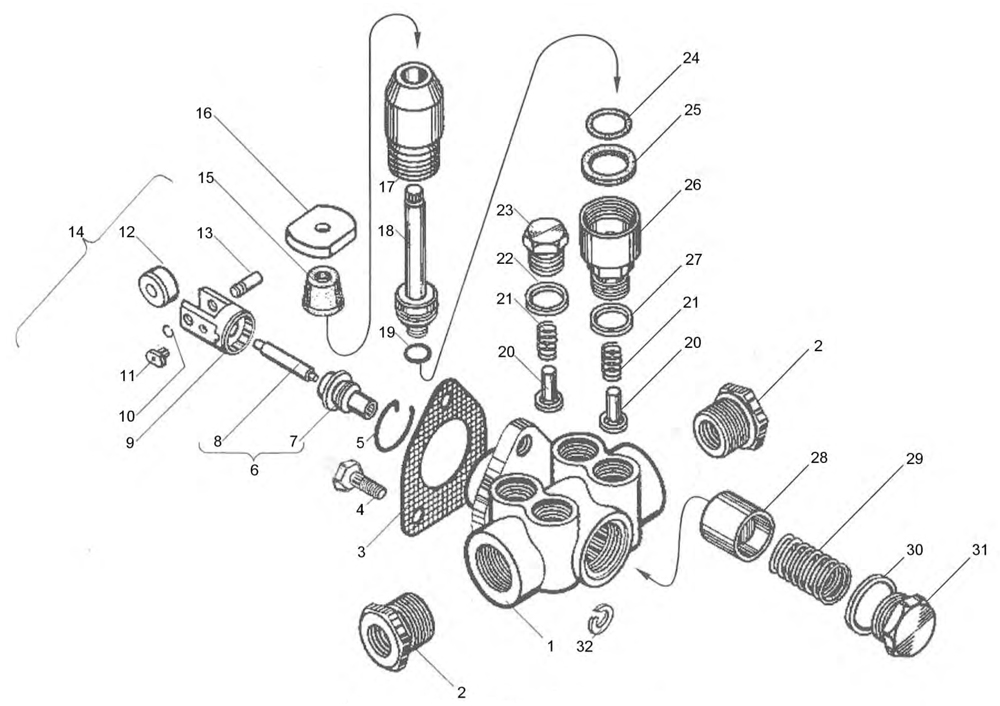

Схема Насос топливоподкачивающий ЯМЗ-7511
