Насос масляный ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№
Номер детали и название
Цена
1
7511.1011014-01 Насос масляный в сборе
14 000 ₽
2
238Б-1011230 Шестерня привода насоса ведомая
3
236-1011217-В2 Фланец упорный
4
236-1011202-А Шестерня привода насоса промежуточная
5
236-1011208-В Ось шестерни промежуточной
6
7511.1011015-10 Корпус насоса в сборе
7
252137-П2 Шайба 12ОТ
8
310156-П2 Болт М12x54
9
45 9824 6257 Шпонка 3x6.5
10
7511.1011040 Шестерня подачи масла ведущая
11
7511.1011030 Шестерня подачи масла ведомая
12
238Б-1011019-Б Крышка насоса масляного со втулками в сборе
13
252135-П2 Шайба 8Т
14
201464-П29 Болт М8х40
15
8.9094 Болт М8-6дх40
16
236-1011358-А Прокладка фланца отводящих трубок
17
238Б-1011350-Б Труба отводящая насоса в сборе
18
236-1011296 Прокладка фланца всасывающей трубы
19
310254-П2 Болт М 10x115
20
312647-П2 Шайба 10 ОТ
21
236-1011380 Прокладка регулировочная
22
238Б-1011048 Клапан редукционный в сборе
23
236-1012067 Пробка клапана
24
312347-П29 Шайба
25
238Б-1011058 Пружина редукционного клапана
26
238Б-1011054 Клапан
27
238Б-1011050 Корпус клапана
28
238Б-1011066 Прокладка пробки клапана
29
200274-П29 Болт М8х1.25x75
30
238Б-1011056 Клапан дифференциальный в сборе
31
238Б-1011060 Корпус клапана
32
314681-П29 Штуцер К 1\4 М14х1.5
33
240-1011057 Пружина редукционного клапана
34
312668-П Шайба 21
35
240-1011055 Клапан
36
236-1011073 Колпачок клапана
37
258071-П29 Шплинт 5x45
38
240-1005586-01 Кольцо уплотнительное дифференциального клапана
39
238Б-1011098 Труба соединительная дифференциального клапана в сборе
40
310096-П29 Болт крепления трубок М14х1
41
312326-П34 Шайба 14
21 ₽
42
238Б-1011065 Труба отводящая
43
238Б-1011067 Фланец с кольцом
44
200270-П29 Болт М8х1.25x55
45
8.9237 Болт М8-6дх45

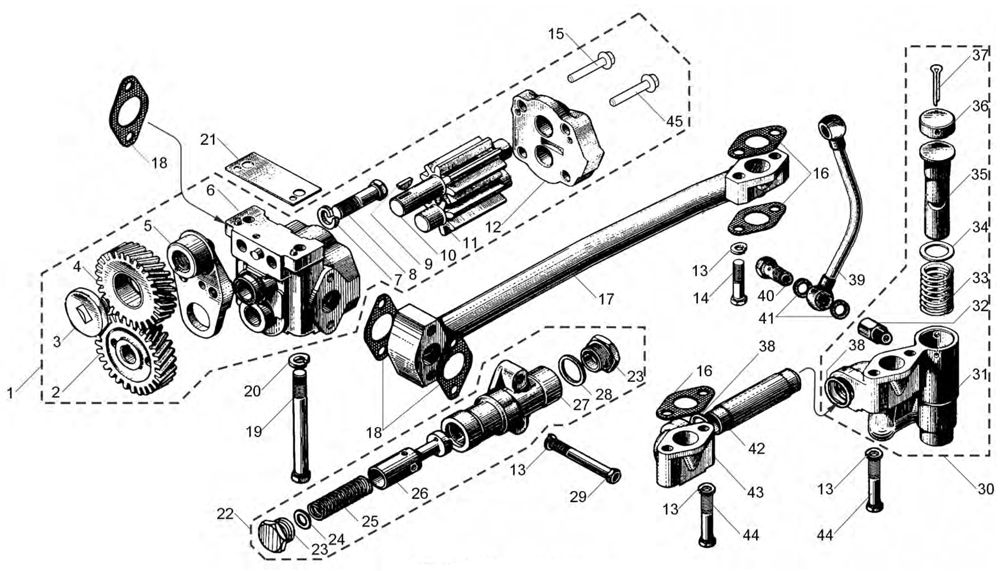

Схема Насос масляный ЯМЗ-7511
