Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№
Номер детали и название
Цена
-
240-1400010-Б Установка масляного насоса
-
245-1403010 Насос масляный
-
240-1402000-A3 Установка приемника масляного насоса
1
М12х35 или М12х40 Болт
2
ШП 12 Шайба
3
50-1402053 Прокладка фланца
4
240-1402010-АЗ Маслоприемник
5, 11
М8х50 Болт
6, 9, 12
ШП 8 Шайба
7
50-1403015-А Патрубок отводящий
8
М8х20 Болт
10
50-1403033 Прокладка фланца
13
240-1002044 Штифт
14
50-1403115-Б Шестерня масляного насоса ведомая
15
Д08-002-А Втулка корпуса масляного насоса
15
А57.03.028-А Втулка промежуточной шестерни масляного насоса
16
50-1403125-Б Палец ведомой шестерни
17
50-1403233 Штифт установочный
18
240-1403025 Корпус масляного насоса
19
50-1403019-Б Втулка корпуса
19
А57.03.026-А Втулка корпуса
20
50-1403052-В Валик масляного насоса
21
50-1403075-В Шестерня масляного насоса ведущая
22
240-1403155 Крышка масляного насоса
23
50-1403012-Б Втулка корпуса
23
А57.03.027-А Втулка корпуса
24
245-1403228 Шестерня привода масляного насоса

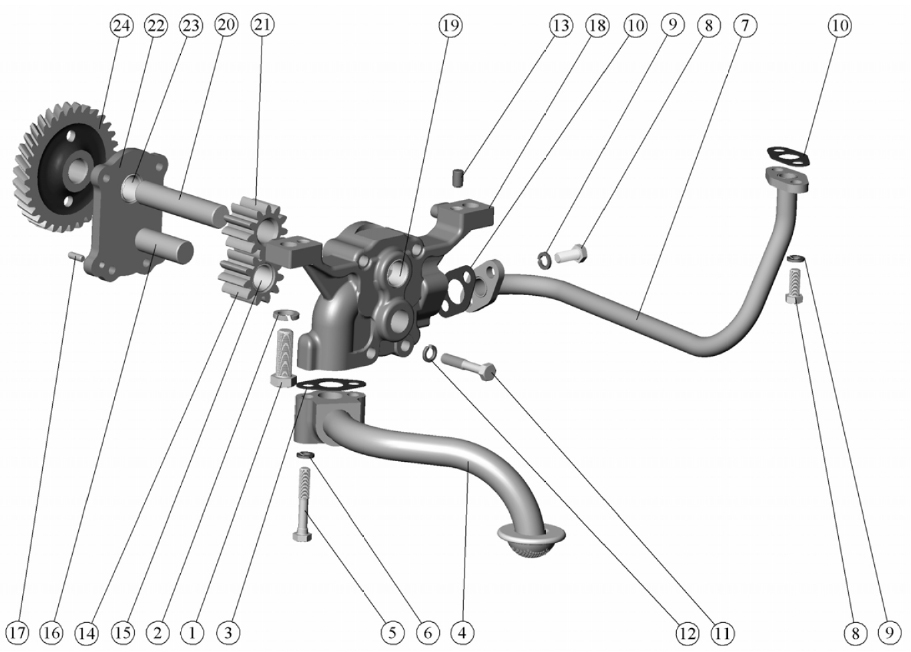

Схема Насос масляный и приемник масляного насоса МТЗ 82
