Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№

Номер детали и название

Цена

-

М036.50Р.10 Корпус левый

-

М036.50Р.20 Корпус правый

1

М036.50Р.20.09 Заглушка резьбовая

2

М036.50Р.20.04 Кольцо внутреннее

3

М036.50Р.20.03 Шайба

4

М036.50Р.20.02 Пружина

5

M036.50P.30 Клапан

6

М036.50Р. 10.04 Заглушка внутренняя

7

М036.50Р. 10.16 Корпус

8

5-20 Шарик

9

020-025-30-2-2 Кольцо

10

М036.50Р. 10.03 Пружина

11

М036.50Р. 10.05 Кольцо пружинное

12

М036.50Р. 10.02 Втулка запорная

13

14

ШП 8 Шайба

15

40-4607087 Крышка кронштейна

16

40-4607064-Б1 Кронштейн

17

18

М036.50Р.20.011 Корпус

19

М036.50Р.20.06 Заглушка наружная

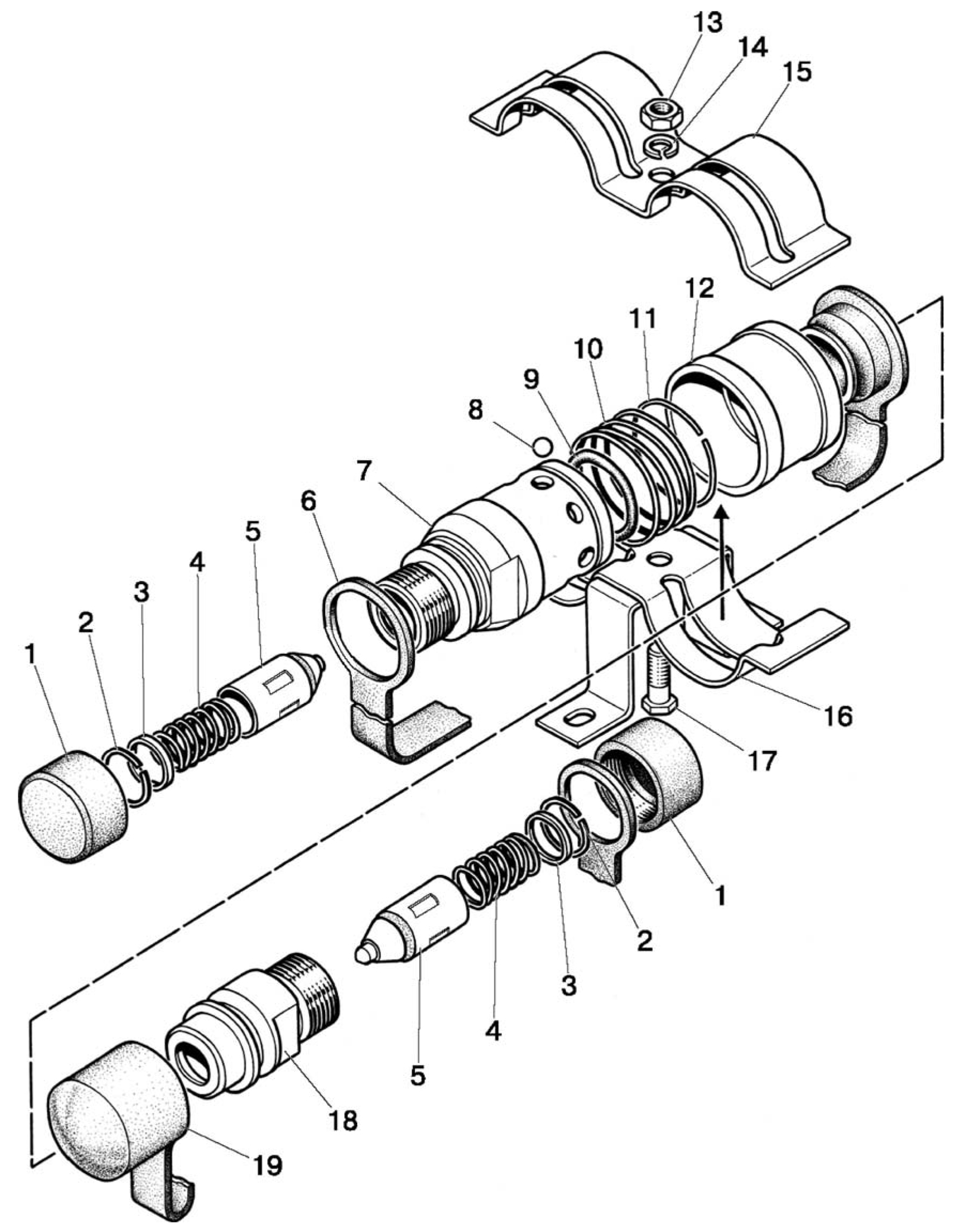

Схема Муфта разрывная МТЗ 82
