Механизм управления переключением передач ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№

Номер детали и название

Цена

-

239.1702200 Механизм управления переключением передач в сборе

-

239.1702206 Корпус механизма управления переключением со шпильками в сборе

1

250511-П29 Гайка

2

252005-П29 Шайба

3

336.1702243-20 Стакан

4

201454-П29 Болт

5

252135-П2 Шайба

6

252038-П29 Шайба

7

336.1702233 Кольцо

8

33.1702236 Пружина

9

239.1702221 Валик

10

45 9824 6265 Шпонка

11

33.1702217 Опора валика

12

336.1702244 Прокладка стакана

13

336.1702209-20 Корпус механизма

14

336.1702083-10 Корпус фиксатора

15

336.1702089-10 Стопор

16

239.1722091 Шайба регулировочная

17

45 7373 4914 Выключатель ВК-4 03Б-3716000

18

33.1702214 Корпус

-

33.1702211 Корпус с манжетой в сборе

19

201.1702276 Манжета в сборе

20

216527-П29 Шпилька

21

336.1702222-20 Рычаг переключения передач

22

336.1702047 Винт установочный

23

258252-П29С Шплинт 1.2x150

24

252136-П2 Шайба

25

250513-П29 Гайка

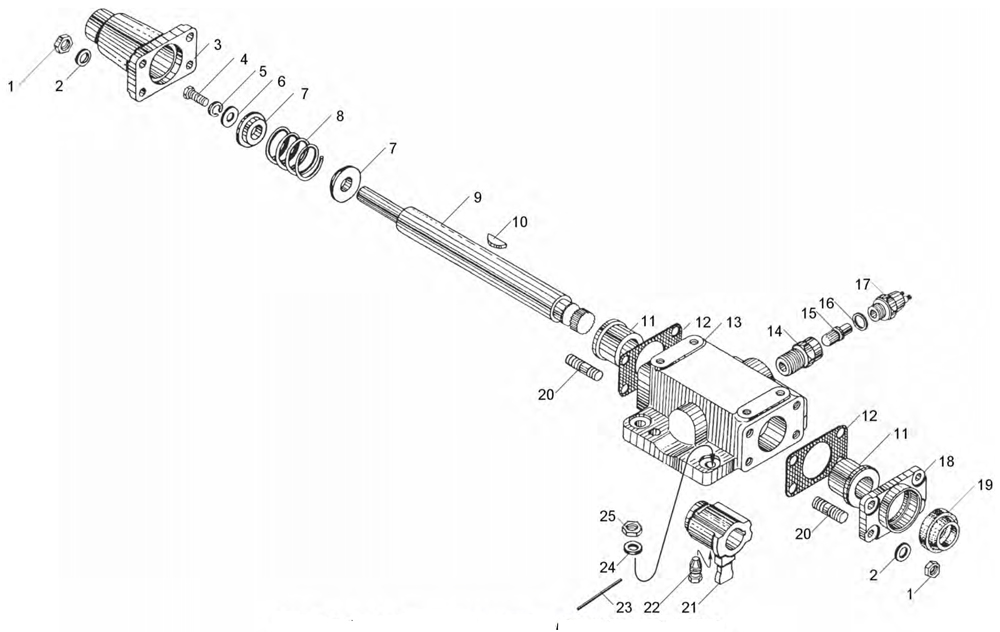

Схема Механизм управления переключением передач ЯМЗ-7511
