Масляные трубы турбокомпрессора ЯМЗ-240 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-240

№
Номер детали и название
Цена
-
240Н-1017208-Д Труба подвода масла к левому турбокомпрессору в сборе
-
240Н-1017140-Д Труба подвода масла к правому турбокомпрессору в сборе
1
240Н-1017218 Болт специальный
2
312630-П Шайба
3
240Н-1017140-Г Труба подвода масла к правому турбокомпрессору в сборе
4
315485-П29 Кляммер
5
252005-П29 Шайба
6
252135-П2 Шайба пружинная
7
201456-П29 Болт М8х20
8
238Н-1017152 Скоба в сборе
9
240Н-1017208-Г Труба подвода масла к левому турбокомпрессору в сборе
10
200315-П29 Болт М10х40
11
252156-П2 Шайба пружинная
12
310260-П29 Болт М14х1,5х35
13
312326-П Шайба14
14
240Н-1017222-Б Кронштейн крепления труб
15
238Ф-1118225 Прокладка
16
238Ф-1118322 Прокладка фланца трубы
17
240Н-1118340-Г Патрубок слива масла правый в сборе
18
252136-П2 Шайба пружинная
19
201505-П29 Болт М10х45
20
310118-П29 Болт М10х55
21
312482-П34 Шайба
22
251086-П29 Гайка М5
23
288010-П29 Хомутик 38
24
220086-П29 Винт М5х30
25
201457-П29 Болт М8х22
26
240-1014138 Патрубок переходной
27
240Н-1118356 Штуцер
28
310096-П29 Болт специальный
29
201495-П29 Болт М10х20
30
238Ф-1118224 Фланец
31
240Н-1118341-Г Патрубок слива масла левый в сборе

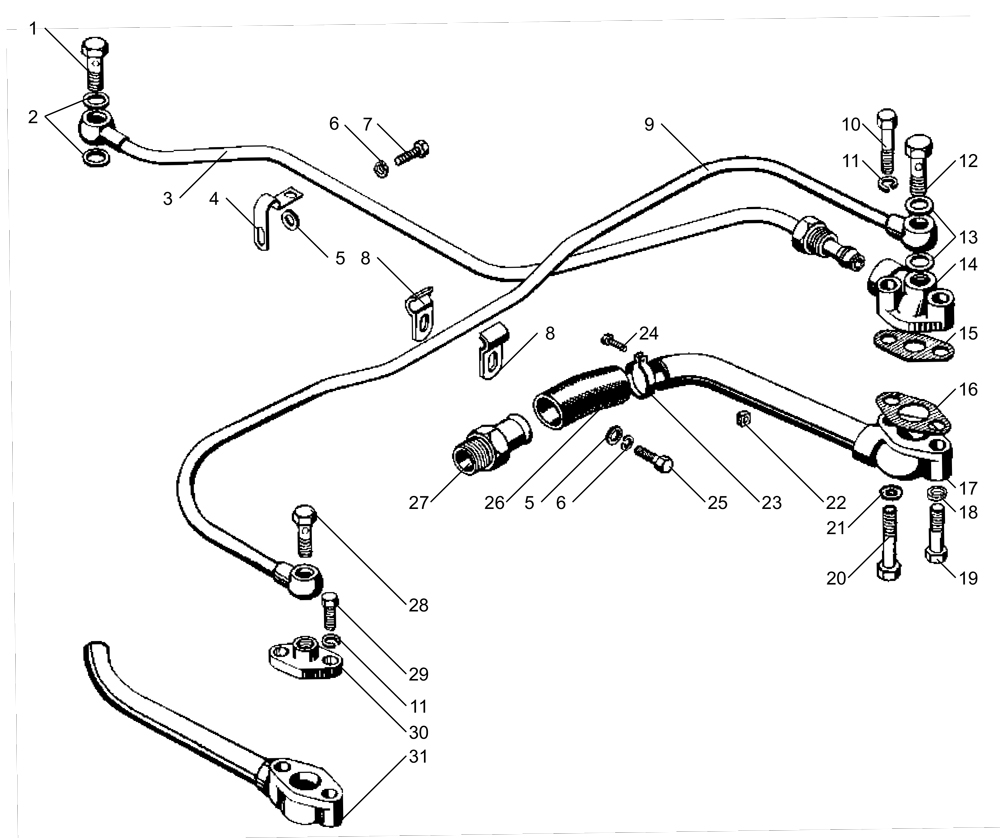

Схема Масляные трубы турбокомпрессора ЯМЗ-240
