Корректор подачи топлива по наддуву ЯМЗ-7511 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-7511

№
Номер детали и название
Цена
-
423.1110860-20 Корректор подачи топлива по наддуву в сборе
1
423.1110880-10 Корпус мембраны
2
421.1110830 Колпачок корпуса пружины
3
852225 Шайба
4
311448-П15 Гайка
5
421.1110828-11 Корпус пружины
6
421.1110826-20 Пружина корректора
7
421.1110786-10 Золотник корректора
8
42.1111902 Ввертыш в сборе
9
320.88754 Шайба
10
421.1110881 Прокладка корпуса мембраны
11
318-85418 Шайба
12
421.1110901 Ось рычага
13
421.1110899 Рычаг корректора
14
421.1110802 Пружина поршня
15
423.1110866 Корпус корректора
16
423.1110932 Пружина гильзы
17
421.1110869 Прокладка
18
423.1110930 Гильза упора
19
421.1110800 Поршень
20
423.1110923 Проставка корректора
21
423.1110925-10 Упор
22
423.1110378-01 Прокладка фланца
23
423.1110921 Фланец
24
1/60434/21 Болт
25
1/05166/77 Шайба
26
852514 Гайка
27
1/05164/77 Шайба
28
423.1110924 Прокладка проставки
29
1/09026/21 Шпилька
30
423.1110927-20 Рычаг корректора
31
852753-П Штифт
32
852015 Болт упорный
33
310122-П2 Болт
34
312482-П34 Шайба
35
310611-П29 Винт
36
840.1022826 Трубка подвода воздуха к корректору
37
220105-П29 Винт
38
421.1110894 Крышка мембраны
39
1/26397/01 Шайба
40
312325-П15 Шайба
41
333.1110755 Мембрана
42
333.1110756 Фланец
43
852924 Шайба
44
333.1110757 Втулка илока
45
320.24004 Гайка
46
421.111089701 Шток мембраны
47
421.1110905-10 Пружина мембраны
48
421.1110895-01 Прокладка крышки корректора
49
423.1110893 Крышка корректора
50
1/05166/77 Шайба
51
1/60434/21 Болт
52
1/60450/21 Болт
53
852017 Болт
54
1/58962/11 Гайка

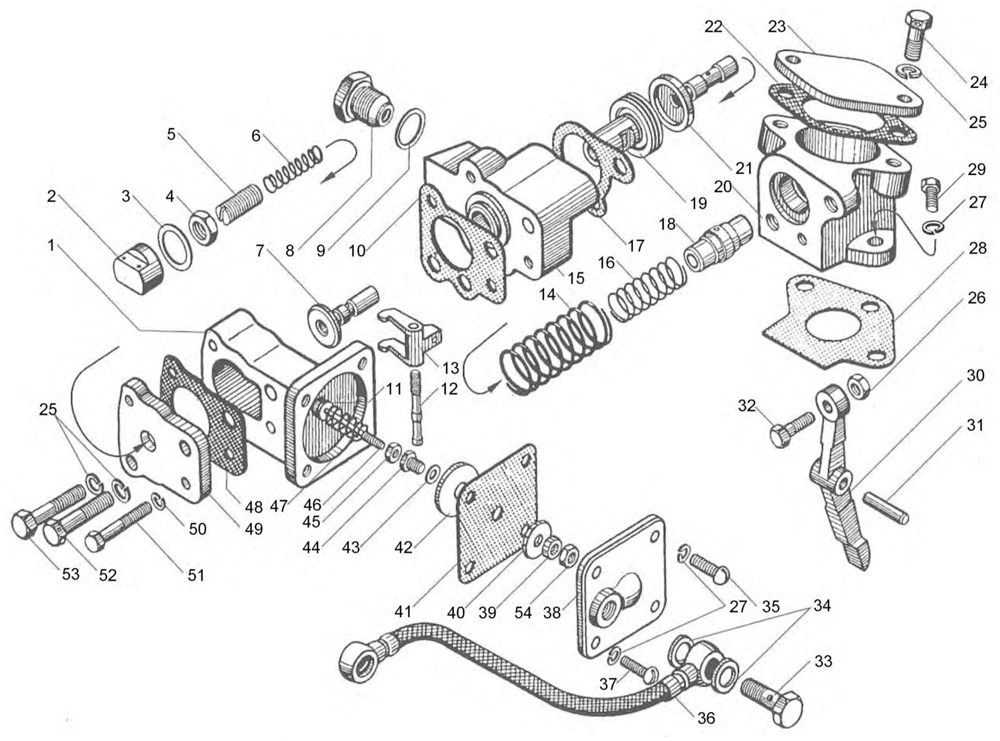

Схема Корректор подачи топлива по наддуву ЯМЗ-7511
