Компрессор пневматического тормоза ЯМЗ-536 УРАЛ магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-536 УРАЛ

№
Номер детали и название
Цена
1
8.9334 Винт М14х1.5-6дх90-8.8 0000221276
2
5340.3509010 Компрессор пневматического тормоза
3
312482-П34 Шайба плоская 10x2x14
4
236-1111614 Трубка подвода масла к топливному насосу
5
310122-П29 Болт М10х1-6дх21
6
314510-П Угольник ввертной 1-12
7
5340.3509280-10 Трубка отвода охлаждающей жидкости от компрессора
8
5340.3509278-10 Трубка подвода охлаждающей жидкости к компрессору
9
8.9301 Гайка М8-6Н-8 DIN EN 1664 9990002164
10
250610-П29 Гайка М8х1.25-6Н ОСТ 37.001.124-93
11
252005-П29 Шайба 8 ОСТ37.001.144-96
12
840.1104446 Скоба
13
8.9101 Болт М8-6дх35-8.8 9990002541
14
250511-П29 Гайка М8х1-6Н ОСТ 37.001.124-93
15
8.9245 Болт М10-6дх45-8.8 9990002631
16
5340.3509508 Пластина
17
5340.3509506 Ось промежуточной шестерни
18
5340.3509501 Шестерня промежуточная
19
236-1028246 Кольцо уплотнительное
20
8.9089 Винт М10-6дх30-8.8 9990001201
21
5340.3509526 Заглушка компрессора
22
5340.3509015 Компрессор пневматического тормоза
23
314510-П Угольник ввертной 1-12
24
5340.3509130 Шестерня пневмокомпрессора

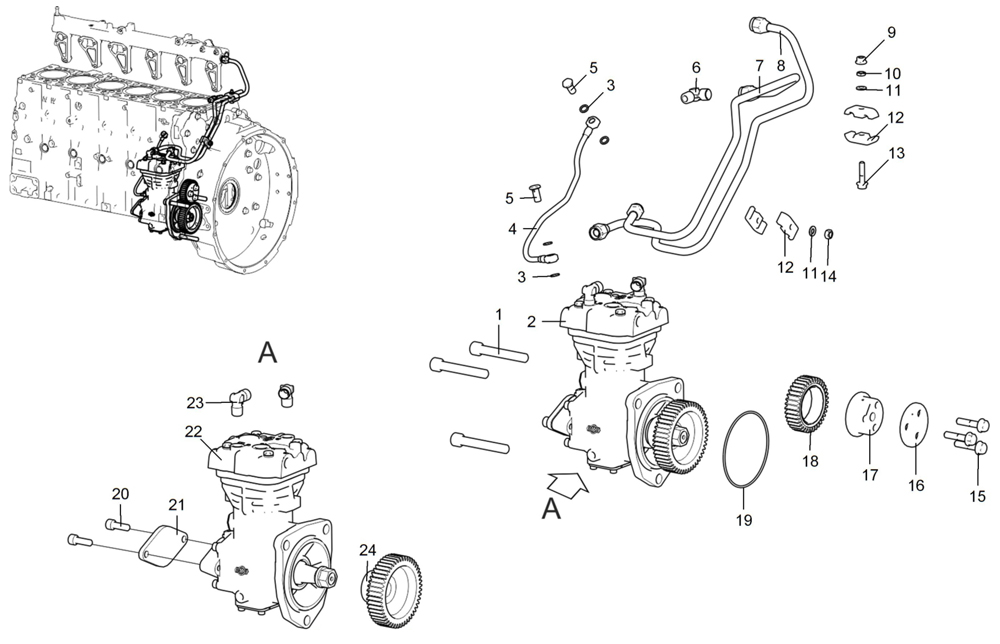

Схема Компрессор пневматического тормоза ЯМЗ-536 УРАЛ
