Картер масляный УМЗ 4216 ГАЗель Евро 3 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти УМЗ 4216 ГАЗель Евро 3

№
Номер детали и название
Цена
1
4216.1009010-21 Картер масляный в сборе
1
4216.1009010-04 Картер масляный в сборе
2
414.1009053 Шайба указателя уровня масла
3
420.1009050 Указатель уровня масла с уплотнителем в сборе
4
420.1009051 Указатель уровня масла в сборе
5
740-1009055 Уплотнитель указателя уровня
6
451М-1009074 Шпилька М8х1х15
7
417.1009073-05 Прокладка масляного картера задняя
8
417.1009070-15 Прокладка масляного картера правая
9
417.1009071-15 Прокладка масляного картера левая
10
417.1009072-05 Прокладка масляного картера передняя
11
451М-1003086-01 Шайба распорная
12
417.1009138-10 Шайба устанавливается по краям картера
13
250 511-П29 Гайка М8х1
13
F00001-0853529-109 Гайка М8х1
14
451-1009138 Шайба 8,5 специальная
14
451-1009138-01 Шайба 8,5 специальная
15
201 456-П29 Болт М8-6gx20
15
F00001-0060434-218 Болт М8-6gx20
16
24-1009031 Прокладка
17
296 494-П8 Пробка М18х1,5х12 специальная
18
353 052-П8 Пробка К 1/4”
19
4216.1009172 Штуцер прямой
20
3160-8101080ДС Хомут червячный
20
KVP20-32/9 Хомут червячный
20
МХ 4309.010.032 Хомут червячный

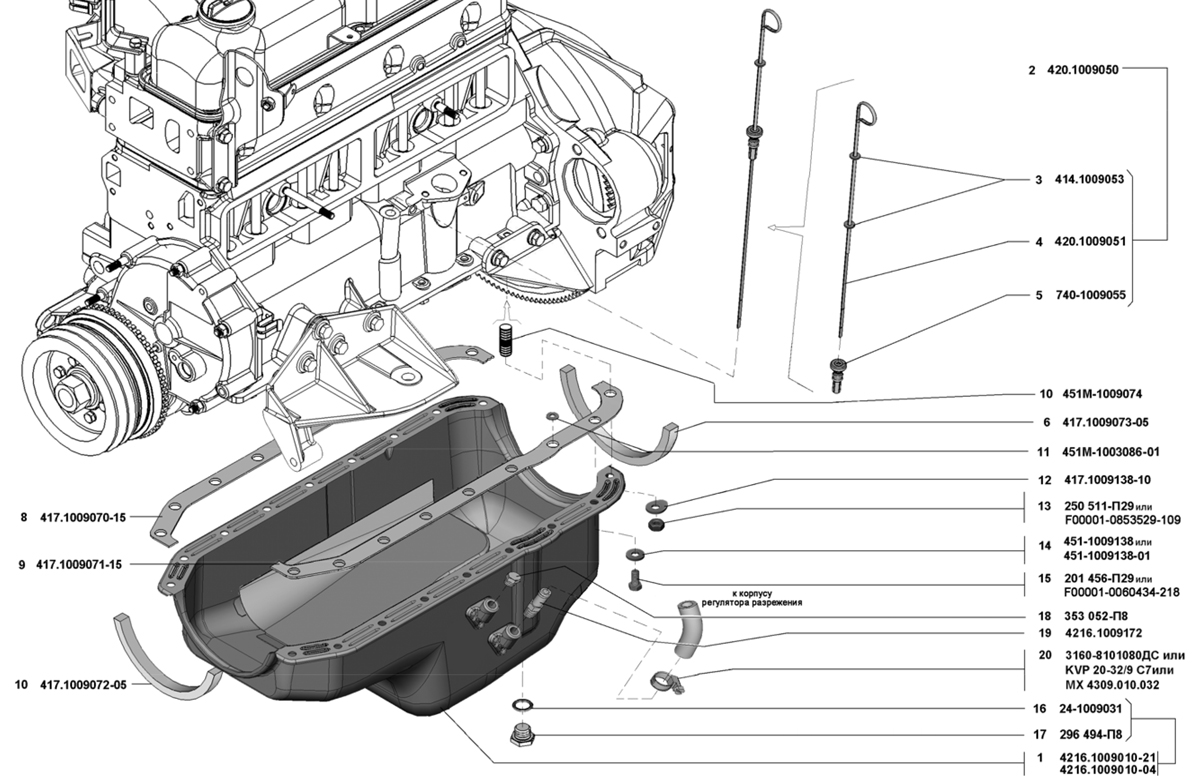

Схема Картер масляный УМЗ 4216 ГАЗель Евро 3
