Головка блока цилиндров с клапанами УМЗ 4216 ГАЗель Евро 3 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти УМЗ 4216 ГАЗель Евро 3

№
Номер детали и название
Цена
1
4216.1003010-10 Головка цилиндров с клапанами в сборе
1
4216.1003010-20 Головка цилиндров с клапанами в сборе
1
4216.1003010-33 Головка цилиндров с клапанами в сборе
1
4216.1003010-40 Головка цилиндров с клапанами в сборе
2
417.1008135-10 Скоба для подъема двигателя
3
421.1003020 Прокладка головки цилиндров
3
714-83-02 Прокладка головки цилиндров
4
417.1007028 Сухарь клапана
4
417.1007029 Сухарь клапана
5
24-1007025-11 Тарелка пружины клапана
5
421.1007025-01 Тарелка пружины клапана
5
421.1007025-02 Тарелка пружины клапана
6
24-1007021 Пружина клапана внутренняя
6
24-1007021-01 Пружина клапана внутренняя
7
24-1007037 Пружина маслоотражательного колпачка клапана
8
417.1007014 Колпачок маслоотражательный
9
24-1007020-11 Пружина клапана наружная
9
24-1007020-12 Пружина клапана наружная
10
417.1007036 Колпачок маслоотражательный клапана в сборе
10
4021.1007026 Колпачок маслоотражательный с пружиной в сборе
11
24-1007022 Шайба опорная пружины клапана
12
417.1007034 Стопорное кольцо направляющей втулки впускного клапана
13
13-1007033-В1 Втулка направляющая впускного клапана
14
417.1007032 Втулка направляющая впускного клапана в сборе
15
421.1007038 Втулка направляющая выпускного клапана
16
421.1007035 Втулка направляющая выпускного клапана в сборе
17
13-1007082 Седло вставное впускного клапана
17
421.1007082 Седло вставное впускного клапана
18
421.1007080 Седло выпускного клапана
19
4216.1003015-10 Головка цилиндров
19
4216.1003015-20 Головка цилиндров
19
4216.1003015-33 Головка цилиндров
19
4216.1003015-40 Головка цилиндров
20
4216.1003012-10 Головка цилиндров с седлами и втулками в сборе
20
4216.1003012-20 Головка цилиндров с седлами и втулками в сборе
20
4216.1003012-33 Головка цилиндров с седлами и втулками в сборе
20
4216.1003012-40 Головка цилиндров с седлами и втулками в сборе
21
4022.1007015-01 Клапан выпускной
22
402.1007010 Клапан впускной
23
421.1003084 Прокладка крышки водяной рубашки головки цилиндров
23
21-1003084-02 Прокладка крышки водяной рубашки головки цилиндров
24
4216.1003082-10 Крышка отверстия водяной рубашки головки цилиндров
24
4216.1003082 Крышка отверстия водяной рубашки головки цилиндров
25
290 146-П29 Шпилька M8
26
451М-1003086 Шайба 8,5
27
250 511-П29 Гайка М8х1-6Н
27
F00001-0853529-109 Гайка М8х1-6Н
28
201 457-П29 Болт М8-6gx22
28
F00000-0201457-299 Болт М8-6gx22
29
421.1003090 Шпилька Cn М12х1,25х118 крепления головки блока цилиндров
30
421.1003091 Шпилька Cn М12х1,25х104 крепления головки блока цилиндров
31
421.1003093 Шайба D 12 крепления головки блока цилиндров
31
F00000-0870628-009 Шайба 12,2 крепления головки блока цилиндров
32
420.1003017 Втулка датчика детонации
33
421.1003095 Гайка М12х1,25 крепления головки блока цилиндров
34
421.1117076-10 Скоба
35
201 452-П29 Болт М8-6gx12
35
F00001-060430-218 Болт М8-6gx12
36
4216.3761581 Держатель скобы
37
252 155-П2 Шайба 8 Л пружинная
37
F00001-0005166-719 Шайба 8 Л пружинная
38
250 510-П29 Гайка М8-6Н
38
F00001-0061008-118 Гайка М8-6Н
39
252 136-П2 Шайба 10 ОТ пружинная
39
F00001-0005168-719 Шайба 10 ОТ пружинная
40
201 497-П29 Болт М10-6gx25
40
F00356-7051000-009 Болт М10-6gx25

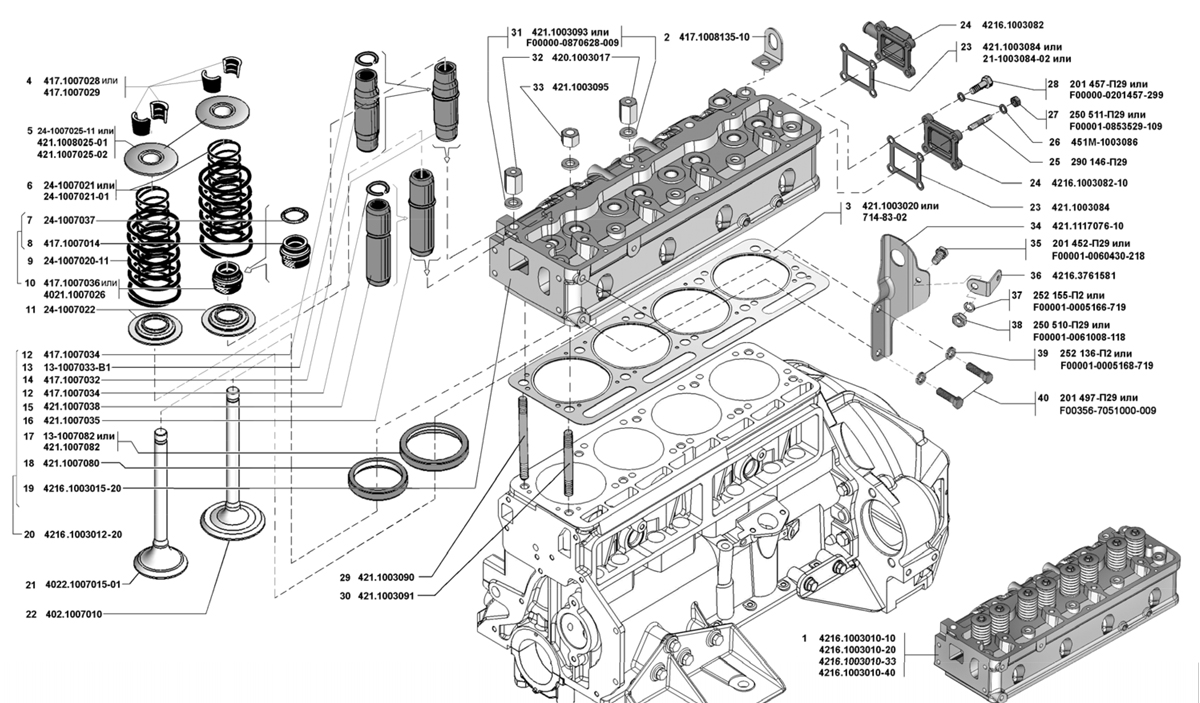

Схема Головка блока цилиндров с клапанами УМЗ 4216 ГАЗель Евро 3
