Гидросистема МТЗ 82 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№
Номер детали и название
Цена
1
Р1221-4600015 Корпус гидросистемы
3
85-4607034 Штуцер
5
К1221-4607125 Труба
6
680-4607140-03 Рукав высокого давления 0 10х1 армированный
7
952-4607140-04 Рукав высокого давления 0 16х2 армированный
8
С80-4607380 Труба
10
80-4607455 Болт
12
М036.50Б.10 Корпус левый
13
П100-4607140 Рукав высокого давления 0 10х1 армированный
15
ХС-21 Хомут
16
ХС-31 Хомут
18
К1221-4607011 Шланг
20
П80-4607012 Шланг
21
П80-4607013 Хомут
22
П80-4607013-01 Хомут
24
М80-4607014 Кронштейн
26
П80-4607016 Штуцер
27
М80-4607017 Кронштейн
28
М80-4607018 Кронштейн
29
Е1021-4607044 Втулка
30
85-4607431 Кронштейн
31
70-4607156 Планка
32
70-4607168 Пластина
36
50-4608049 Прокладка
37
40-4607029-А Планка
38
40-4607038-А-01 Шайба
40
1321-3407022 Кронштейн
42
70-3407163-01 Скоба
43
70-3506027 Втулка
61
021-024-19-2-2 Кольцо
47
М8х40 Болт
48
М8х45 Болт
50
М8х25 Болт
51
М8х35 Болт
53
М10х25 Болт
54
М10х30 Болт
56
М14х1,5х45 Болт
58
М8 Гайка
59
М10 Гайка
62
027-032-30-1-4 Кольцо
64
ШЧ 10 Шайба
66
ШП 8 Шайба
67
ШП 10 Шайба

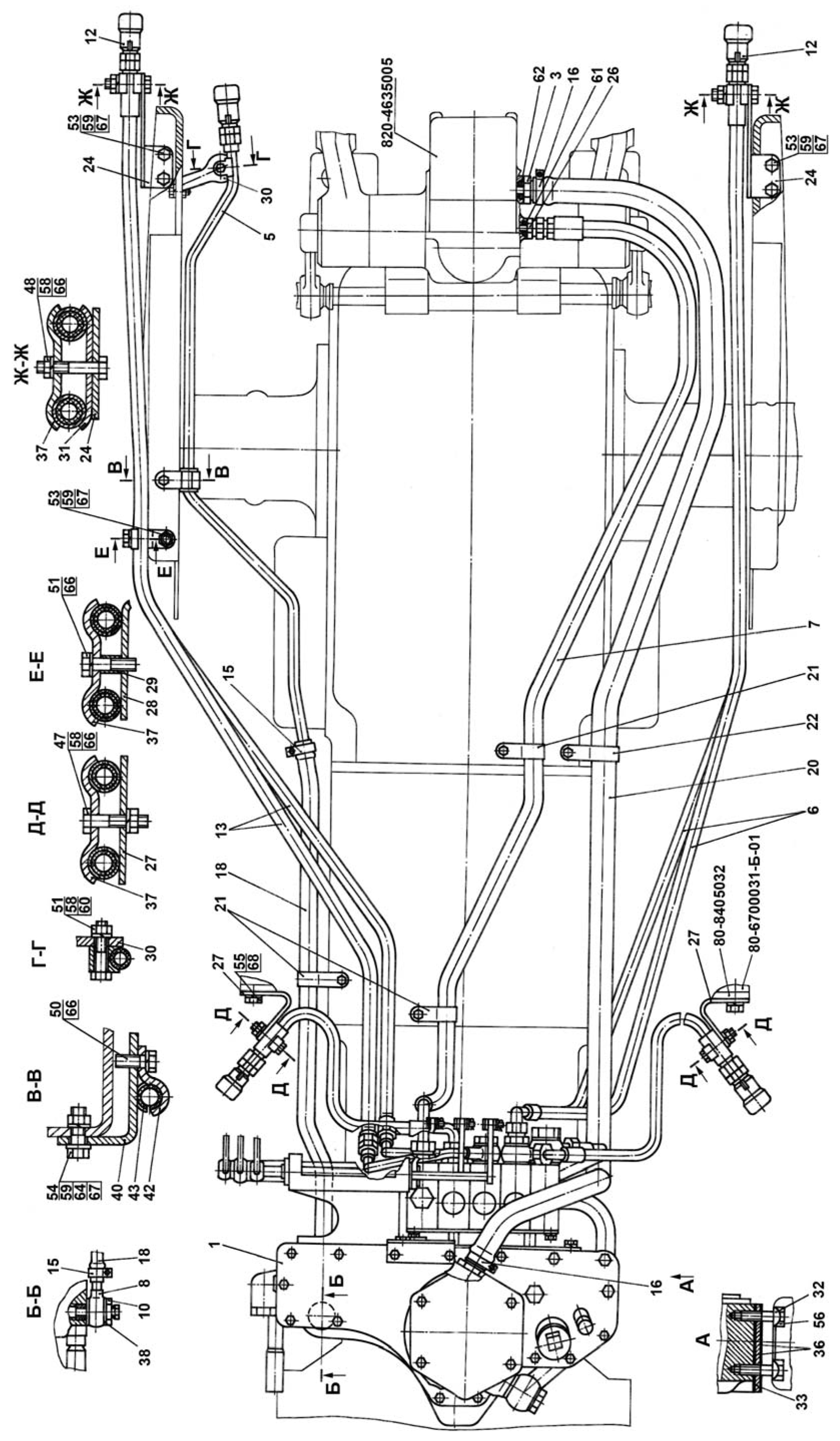

Схема Гидросистема МТЗ 82
