Гидрораспределитель Р80 МТЗ 82 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№
Номер детали и название
Цена
-
Р80-3/4-222-ЗГг Гидрораспределитель
-
Р80-23.20.030 Золотник
1
Р80-23.30.421 Корпус
1
Р80-23.30.421-01 Корпус
2
Р75-В-028-А Прокладка
3
Р80-23.20.063 Гнездо
4
МКПВ-16/ЗФ-101 Игла
5
МКПВ-16/ЗФ-104 Пружина
6
Р80-049 Б Винт регулировочный
7
017-022-30-2-2 Кольцо
8
Р75-058-Б Гайка
9
Р75-051-В Колпачок
10
ШП 8 Шайба
11
М8х110 Болт
12
М8х100 Болт
13
Р80-23.20.123 Крышка нижняя
13
Р80-23.20.123-Б Крышка нижняя
14
Р40/75-0708039-Б Прокладка
15
КГ 1/4" Пробка
16
50-4608027-В Заглушка
17
14,288 Шарик
18
Р80-23.20.007 Направляющая
19
Р80-23.20.002 Пружина
20
Р80-23.20.003 Шайба
21
024-028-25-2-2 Кольцо
22
Р80-23.20.004 Переходник
23
Р75-090А Заглушка технологическая
24
Р75-3-038 Прокладка
25
Р75-3-057 Пластина колец
26
M8x20 Болт
27
Р75-3-055-Б Пластина пыльника
28
Р75-056М Пыльник
29
Р80-23.20.353-Г1 Табличка
30
028-033-30-2-2 Кольцо
31
М12х1,25 Гайка
32
ШП 12 Шайба
33
Р75-054-Б Рычаг
34
3x6,5 Шпонка
35
Р80-23.20.065 Кольцо
36
Р80-23.20.064 Кольцо
37
2x6 Заклепка
38
M8x55 Болт
39
M10x25 Болт
40
ШП 10 Шайба
41
Р80-23,20.071 Б Упор
42
Р80-23.20.022 Крышка верхняя
42
Р80-23.20.022-А Крышка верхняя
43
032-037-30-2-2 Кольцо
44
Р80-23.30.073 Направляющая
45
025-030-30-2-3 Кольцо
46
Р75-072 Пружина
46
Р80-23Р.20.072 Пружина
47
Р75-ВЗВР-081-А Клапан
48
Р75-ВЗВР-082 Пружина
49
Р80-23Р.20.085 Шайба
50
Р80-23.20.041 Клапан переливной
50
Р80-23Р.20.084 Клапан переливной
51
ШП 1,6 Шайба
52
Р80-23.20.043 Гнездо клапана
53
85-4608021-Б Пробка
54
025-029-25-2-2 Кольцо
55
М10 Гайка
56
50-4607032-Б Кронштейн
57
M10x20 Болт
58
Р40/75-0808076 Пломба
59
1,0x100 Проволока
60
Р80-23.20.137 Пробка
61
Р75-033 Стакан нижний
62
Р80-23.20.035 Пружина
63
Р75-034 Стакан верхний
64
Р80-23.20.031 Обойма
65
Р75-В-032 Пружина
66
Р75-В-029 Втулка
67
6,35-100 Шарик
68
Р80-23.20-025 Бустер
69
Р80.23.20.046-Б Гильза
70
Р80-23.20.045 Плунжер
71
Р80-23.20.036 Пружина
72
Р80-23.20.027 Гнездо
73
Р80-23.20.224 Золотник

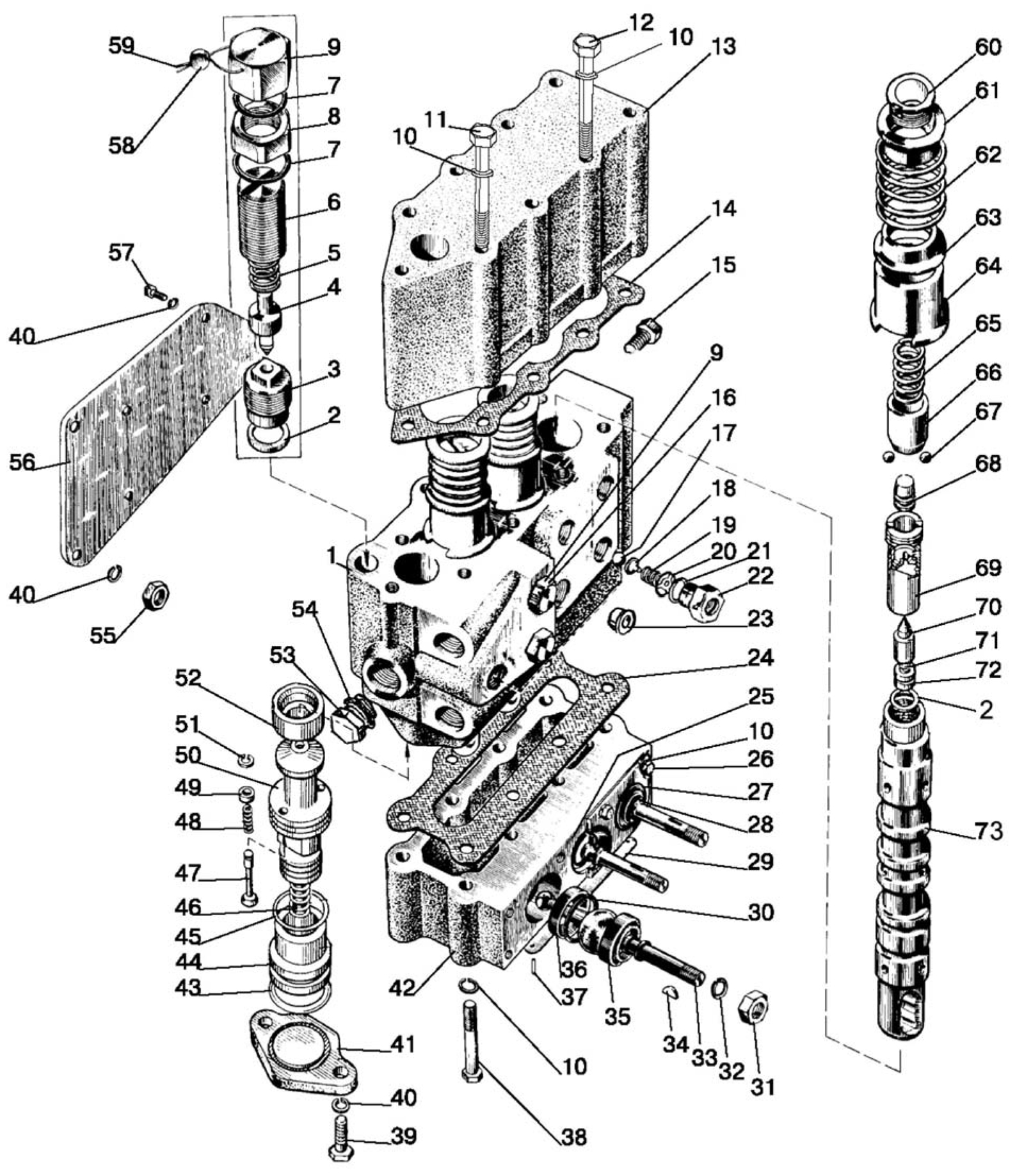

Схема Гидрораспределитель Р80 МТЗ 82
