Генератор 6301.3701 ЯМЗ-240 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти ЯМЗ-240

№
Номер детали и название
Цена
-
6301.3701 Генератор в сборе
22 000 ₽
1
Г263А-3701100-А Статор в сборе
2
Г256-3701003 Втулка
3
Г256-3701200-Б Ротор в сборе
4
Г256-3701005 Кольцо упорное
5
Х-4148 Шпонка сегментная
6
Г263-3701400 Крышка со стороны привода в сборе
7
4612133873 Шарикоподшипник 6-305А
8
Х-4069 Шайба
9
Г290-3701080 Болт стяжной
10
Г290А-3701055 Вентилятор в сборе
11
Г256-3701054 Втулка
12
Г263А-3701300 Крышка в сборе
13
4612131848 Шарикоподшипник 6-206АК
14
Г290-3701022 Держатель сальника внутренний
15
Г256-3701021 Кольцо войлочное
16
Г290-3701023 Держатель сальника наружный
17
Г256-3701013 Шайба стопорная
18
Г256-3701042 Гайка
19
63.3701010 Прокладка
20
Г250А1-3701012 Крышка щеткодержателя
21
М42-3728009 Винт
22
М11-41081 Шайба пружинная
23
Г263А-3701030 Щетка в сборе
24
Х-4237 Винт
25
Х-4001 Шайба
26
Г263А-3701020 Щетка в сборе
27
6301.3701010 Щеткодержатель
28
Г256-3701002 Основание щеткодержателя
29
ТО-0603 Винт
30
8Х-1537М Гайка
31
МХ-0246 Шайба
32
СТ221-3708013 Шайба
33
Г287-3701319 Втулка изоляционная
34
М11-90118 Гайка
35
МХ-0276 Шайба
36
Г250А1-3701319 Втулка изоляционная
37
Г214-3701407 Винт
38
63.3701640 Кожух
39
Г12-3701191-Б Болт контактный
40
Г26-3701133 Втулка изоляционная
41
Г12-3701181-Б Болт контактный
42
240-3701706-В Хомут
43
240-3708720 Болт
44
240-3701774-Д2 Кронштейн
45
310209-П29 Болт М12х1,25х30
46
252137-П2 Шайба пружинная
47
МХ-0234 Шайба
48
МХ-0235А Гайка
49
Г263-3701050 Фланец

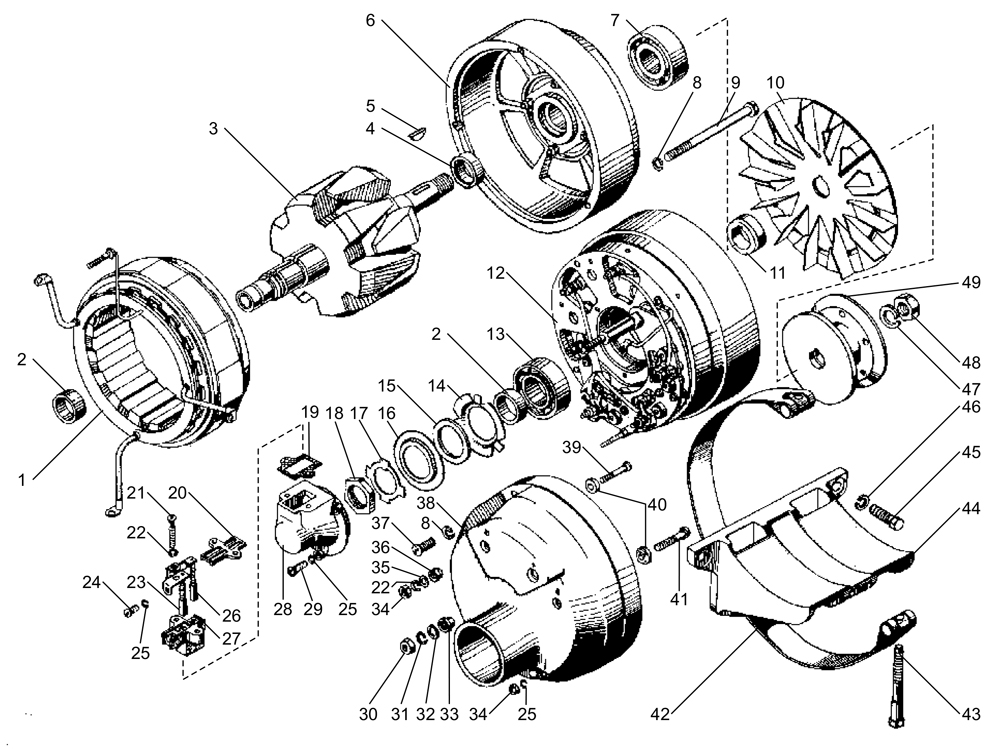

Схема Генератор 6301.3701 ЯМЗ-240
