Газопроводы впускной и выпускной УМЗ 4216 ГАЗель Евро 3 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти УМЗ 4216 ГАЗель Евро 3

№
Номер детали и название
Цена
1
4216.1008015 Труба впускная
2
420.1008018-10 Прокладка ресивера
3
4216.1008016-20 Ресивер впускной трубы в сборе
3
42167.1008016 Ресивер впускной трубы в сборе
4
4216.1008017-20 Ресивер впускной трубы
4
42167.1008017 Ресивер впускной трубы
5
420.1008019-10 Втулка ресивера
6
4216.1002090 Заглушка ресивера
7
290 146-П29 Шпилька М8
8
252 135-П2 Шайба 8Т пружинная
8
F00001-08535166-719 Шайба 8Т пружинная
9
250 511-П29 Гайка М8х1
9
F00001-0853529-109 Гайка М8х1
10
4216.1008096 Штифт D 10 х 30
11
4216.1008080 Прокладка газопровода
12
420.1008202 Шпилька М10 х 35
13
420.1008201 Шпилька М10 х 80
14
451М-3701060 Шайба 10,5 специальная
15
420.1008203 Гайка М10х1
15
250 688-П5 Гайка М10х1
15
250 688-П29 Гайка М10х1
16
420.1008204 Шайба
17
4216.3706029 Кронштейн разъема жгута форсунок
18
252 155-П2 Шайба 8Л пружинная
18
F00001-0005166-719 Шайба 8Л пружинная
19
201 452-П29 Болт М8-6gx12
19
F00001-0060430-218 Болт М8-6gx12
20
4216.3510094 Втулка уплотнительная
21
4216.1008110 Кронштейн акселератора
22
201 456-П29 Болт М8-6gx12
22
F00001-0060434-218 Болт М8-6gx12
23
451-1009138 Шайба
23
451-1009138-01 Шайба
24
4062.3724036 Держатель колодки
25
4149.1008033-20 Штуцер
26
3160-1104110ДС Хомут
26
KVP 10-16/9 Хомут
26
ТВОС-049.001-01 Хомут
27
417.1014072-10 Штуцер угловой
28
421.1104147 Скоба
29
4216.1008025-20 Коллектор выпускной
30
4216.1008050-02 Экран коллектора
30
4216.1008050-03 Экран коллектора
31
201 454-П29 Болт М8-6gx16
31
F00001-0060432-218 Болт М8-6gx16
32
10 01 21 Шайба 8
33
4216.3510040-10 Патрубок воздушный Штуцер забора вакуума
33
4216.3510040-11 Патрубок воздушный Штуцер забора вакуума

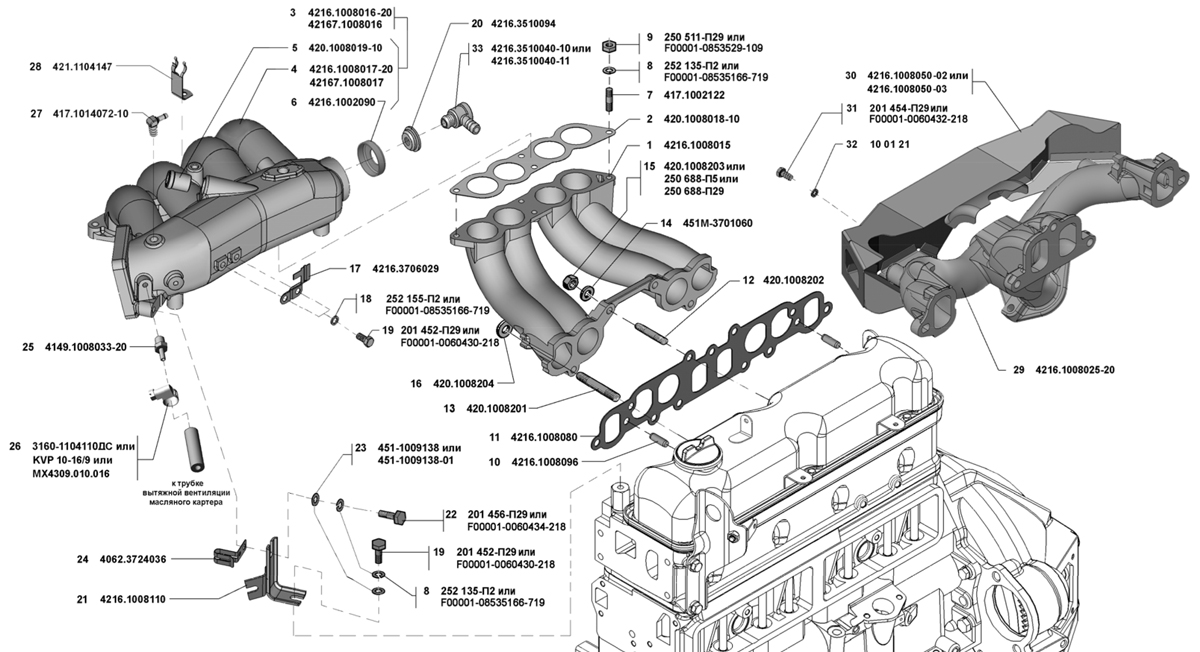

Схема Газопроводы впускной и выпускной УМЗ 4216 ГАЗель Евро 3
