Как снять и заменить стартер на Газели next с двигателем Cummins 2.8

Стартер — это узел, от которого зависит сама возможность начала рабочего дня. Когда при повороте ключа вы слышите лишь щелчок или тишину, проблема чаще всего именно в нём. На дизельном двигателе Cummins 2.8 нагрузка на стартер особенно высока из-за высокой степени сжатия. Его замена — работа, требующая не столько сложных навыков, сколько аккуратности и понимания, что и в каком порядке откручивать в стеснённых условиях моторного отсека.

Замена стартера: своими руками или в сервис?

Замена стартера на двигателе Cummins 2.8 — работа средней сложности. Её главная трудность — ограниченное пространство для манёвра, так как узел расположен в нижней части двигателя, рядом с коробкой передач. Однако при наличии определённой сноровки и правильного инструмента операция вполне выполнима в гаражных условиях. Вы изучаете процесс — это уже половина дела, так как понимание последовательности действий сэкономит вам массу времени и нервов.

Для самостоятельной замены понадобится набор головок с удлинителями и карданами (в основном на 13, 15, 17 мм), а также хороший фонарик. Основные риски: сорвать резьбу на крепёжных болтах из-за неудобного доступа, уронить мелкие детали в подкапотное пространство или неправильно подключить провода. Если у вас уже был опыт работ внизу двигателя, например, при замене масляного фильтра или осмотре картера сцепления, вы представляете себе условия работы.

Обратиться в сервис имеет смысл, если у вас нет подходящего инструмента для труднодоступных болтов, вы не хотите возиться в неудобной позе или есть сомнения в диагнозе, возможно, проблема не в стартере (почему не работает стартер), а в проводке или замке зажигания. Если же вы готовы к работе «вслепую» на ощупь и у вас есть 1.5-2 часа времени — можно взяться за замену самому. Знание процесса поможет вам в любом случае, даже если вы доверите работу мастеру.

Причины неисправности и диагностика

Перед тем как снимать стартер, желательно убедиться, что проблема именно в нём, а не в элементах цепи управления или питания. Типичные симптомы неисправности стартера:

• Полная тишина при повороте ключа (нет щелчков, нет вращения). Возможные причины: обрыв цепи управления, неисправность тягового реле, «залипание» щёток или обмоток.
• Слышен щелчок реле, но стартер не крутит. Частая проблема — неисправность самого тягового реле или подгорание силовых контактов («пятёрок») внутри него.
• Стартер вращается медленно, «натужно», не способен провернуть двигатель. Может быть разряжен аккумулятор, плохой контакт на клеммах или износ щёток стартера.
• Стартер крутит, но не входит в зацепление с маховиком (слышен характерный металлический треск). Проблема в обгонной муфте (бендиксе) или приводе.
• Скрежет при запуске. Могли износиться зубья венца маховика или шестерни бендикса.

Простейшая проверка: при отказе стартера постучите по его корпусу (не сильно!) молотком через деревянный брусок. Иногда это помогает «расшевелить» залипшие щётки, и двигатель заведётся. Это временная мера, но она подтверждает диагноз.

Инструмент и подготовка к работе

Соберите всё необходимое заранее. Работать, вероятно, придётся снизу автомобиля.

• Новый стартер для Cummins 2.8. Убедитесь в совместимости. Для точного подбора используйте наш каталог запчастей газель некст.
• Набор торцевых головок с удлинителями, карданом (шарниром) и трещоткой.
• Вороток или длинная рукоятка для откручивания тугого крепежа.
• Ключи на 13 и 15 (или головки соответствующих размеров).
• Плоскогубцы или пассатижи.
• Медная смазка или графитка для обработки болтов и клемм при сборке.
• Фонарик.
• Перчатки и защитные очки.

Подготовка автомобиля:

1. Установите автомобиль на ровную площадку, зафиксируйте ручным тормозом, подставьте противооткатные упоры под колёса.
2. ОБЯЗАТЕЛЬНО отсоедините минусовую клемму аккумулятора. Работа с силовыми проводами стартера без этого запрещена — высок риск короткого замыкания.
3. Если есть возможность, поднимите переднюю часть автомобиля на домкрате и установите на надёжные опоры (козлы). Либо используйте смотровую яму. Это значительно облегчит доступ.

Пошаговый процесс снятия старого стартера

Действуйте методично, запоминая или фотографируя расположение проводов.

1. Обеспечение доступа и снятие защитных элементов

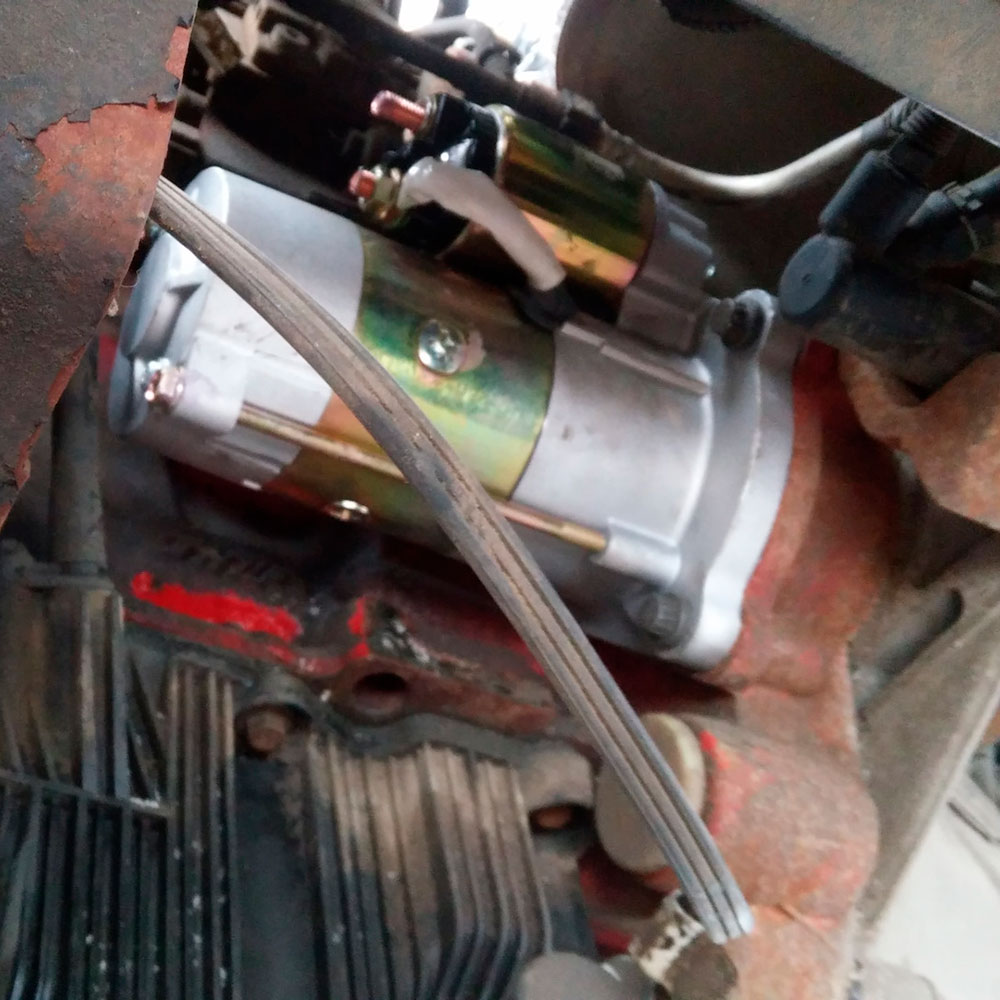

Спуститесь под автомобиль. Стартер расположен в нижней задней части двигателя, со стороны коробки передач, крепится к картеру сцепления или блоку цилиндров. Часто он прикрыт металлическим тепловым экраном (пыльником), который крепится на нескольких болтах или защёлках. Снимите его, если он мешает.

2. Отсоединение электрических проводов

На задней части стартера (со стороны тягового реле) вы найдёте три основных подключения: Толстый силовой провод от аккумулятора (постоянный «+»). Он крепится болтом (обычно на 13 или 15). Аккуратно открутите гайку и снимите наконечник. Тонкий управляющий провод (от замка зажигания, идущий на втягивающее реле). Он подсоединён к штекеру или небольшой клемме. Снимите его, нажав на фиксатор или открутив маленькую гаечку. Возможен ещё один тонкий провод (массы или дополнительного питания). Отсоедините и его.

Совет: Перед отсоединением пометьте провода изолентой или сфотографируйте, чтобы не перепутать при сборке.

3. Откручивание крепёжных болтов

Стартер крепится к двигателю на трёх болтах. Они могут быть разной длины, поэтому запомните, какой откуда. Используя головки с удлинителями и карданом, открутите все три болта. Будьте готовы к тому, что последний болт может выпасть — придерживайте стартер. Иногда один из болтов (обычно верхний) откручивается со стороны моторного отсека. В этом случае вам может понадобиться помощник сверху или очень длинный удлинитель.

4. Извлечение стартера

После откручивания всех болтов аккуратно потяните стартер назад, чтобы его шестерня (бендикс) вышла из зацепления с венцом маховика. Затем, поворачивая и наклоняя, выведите его из посадочного места вниз. Будьте осторожны — стартер довольно тяжёлый.

Установка нового стартера и подключение

1. Сравнение и подготовка. Сравните новый стартер со старым. Убедитесь, что крепёжные уши, расположение клемм и длина шестерни бендикса идентичны. Нанесите немного медной смазки на резьбу крепёжных болтов.
2. Предварительная установка. Поднесите новый стартер к посадочному месту и аккуратно введите его шестерню в зацепление с венцом маховика. Совместите все крепёжные отверстия.
3. Крепление. Вставьте и наживите от руки все три крепёжных болта. Затем, используя динамометрический ключ (если есть) или обычный, затяните их крест-накрест с рекомендуемым моментом (обычно 40-60 Н·м). Не перетягивайте, чтобы не сорвать резьбу в алюминиевом картере.
4. Подключение электрики. Подсоедините провода в обратном порядке:
   • Сначала тонкий управляющий провод на втягивающее реле.
   • Затем силовой провод от аккумулятора. Затяните гайку крепления надёжно.
   • Подсоедините оставшийся тонкий провод, если он был.
   Для лучшего контакта можно слегка зачистить наконечники проводов и нанести на них немного токопроводящей пасты.
5. Установка защитных элементов. Если снимали тепловой экран, установите его на место.

Проверка работы и заключение

После завершения монтажа, но перед запуском двигателя выполните следующие действия:

1. Ещё раз проверьте надёжность крепления стартера и подключения всех проводов.
2. Подсоедините минусовую клемму аккумулятора.
3. Проверка вхолостую (опционально, но рекомендуется). Чтобы убедиться, что стартер не упирается в маховик, можно на 1-2 секунды замкнуть отверткой силовую клему и управляющий контакт на его корпусе (при отключенном зажигании). Он должен уверенно закрутиться. Делайте это осторожно, избегая искр!
4. Вернитесь в салон, включите зажигание и попробуйте запустить двигатель. Он должен завестись уверенно, со звонким и ровным звуком работы нового стартера.
5. Прислушайтесь: не должно быть посторонних скрежетащих или трущихся звуков.

Вы успешно справились с задачей, которая часто пугает из-за неудобного расположения узла. Теперь вы знаете устройство и принцип подключения стартера, что поможет в диагностике будущих проблем с системой запуска. Этот опыт, совместно со знаниями из других наших руководств, например, по замене генератора, делает вас более самостоятельным и технически подкованным владельцем. Продолжайте изучать руководства по ремонту газель некст для уверенной эксплуатации автомобиля.
