Фильтр масляный центробежный МТЗ 82 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.
2. Схема с расположением деталей.
Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№
Номер детали и название
Цена
-
240-1404000-А Установка центробежного масляного фильтра
-
240-1404010-А Фильтр масляный центробежный
1
М10х30 Болт
2
М10х50 Болт
3
36-1104788 Прокладка
4
50-1404068 Прокладка корпуса центробежного фильтра
5
50-1404059-Б1 Прокладка колпака
6
50-1404071-А Клапан центробежного фильтра
7
50-1404072 Пробка регулировочная
8
50-1404075 Пробка редукционного клапана
9
50-1404077-А Пробка Заглушка
9
240-1404096 Пробка Заглушка
10
50-1404081-А1 Пружина клапана центробежного фильтра
11
50-1404083-А1 Пружина сливного клапана
12
50-1404085-А1 Пружина редукционного клапана
13
240-1404017-Б Корпус ротора
14
240-1404023 Стакан ротора
15
240-1404033 Кольцо упорное
16
240-1404035-А Гайка специальная
17
240-1404049 Стакан внутренний
18
240-1404012-В Ось ротора
19
240-1404013-Б Трубка
20
240-1404019-Б Крышка корпуса ротора
21
240-1404028 Штифт Ролик
21
РОЛИК 5x8.II Штифт Ролик
22
240-1404090-Б Насадок
23
240-1404118 Кольцо
24
240-1404024 Крыльчатка ротора
25
240-1404110 Сетка фильтрующая
26
240-1404113 Крышка
27
115-120-30-2-1 Кольцо
28
В2.М6х14 Винт
29
М12х1,25 Гайка
30
Д37А-1407607-В Шайба упорная
31
240-1404027 Колпак центробежного фильтра
32
240-1404067-А Корпус центробежного фильтра
33
240-1404074 Вставка
34
240-1404088 Гайка колпака
35
КГ 1/4".10КП.016 Пробка
36
КГ 1/8". А12.016 Пробка
37
А23.10.006 Пробка
37
50-1117028 Пробка
38
Д09-035-А Прокладка пробки перепускного клапана
39
Д18-055-А Кольцо уплотнительное
39
Д18-055-А-01 Кольцо уплотнительное
39
А23.10.002 Кольцо уплотнительное

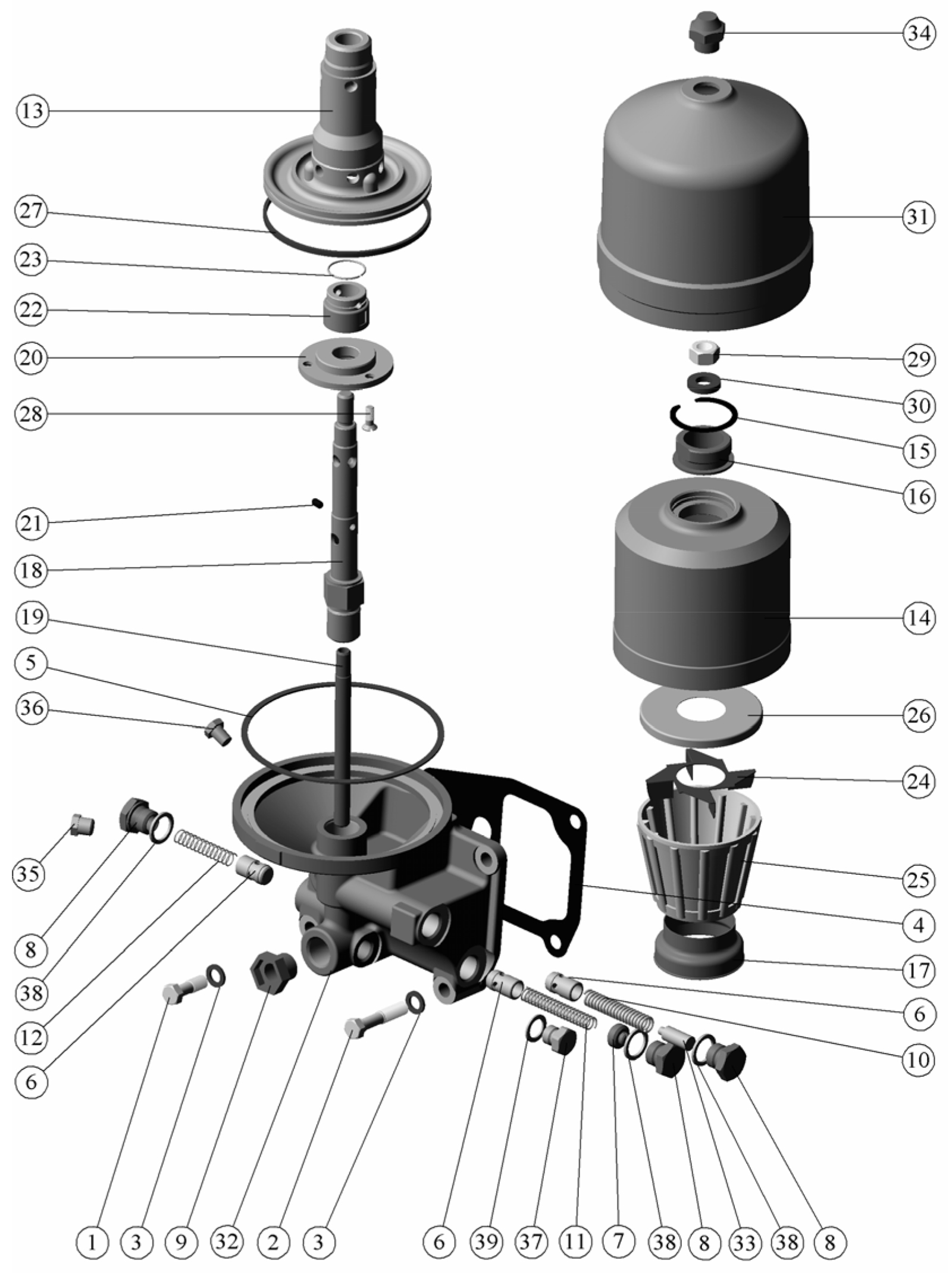

Схема Фильтр масляный центробежный МТЗ 82
