Электрооборудование кабины МТЗ 82 магазин запчастей

Содержание каталога

1. Список запчастей с номерами.

2. Схема с расположением деталей.

Номера в списке соответствуют номерам на схеме.

Запчасти МТЗ 82

№

Номер детали и название

Цена

1

70-3723042-01 Втулка

2

80-3724351-Г1 Жгут

3

80-3723015 Желоб

4

80-3723020 Желоб

5

5205.10 Стеклоочиститель пантографный

5а

5205.25 Щетка с рычагом 660/600

6

ШЧ 6 Шайба

7

ВМ6х12 Винт

8

80-3723010 Желоб

9

8724.31.06 Фара рабочая

10

М8х14 Болт

11

ШП 8 Шайба

12

13

80В-3724310-14 Провод

14

80-3801342 Щиток

15

3710.40 Выключатель знака автопоезда

16

80-3801327 Заглушка

17

80-3724035-Б Провод

18

3714.10 Плафон освещения кабины 105х95

19

3710.30 Выключатель фар рабочих

20

3709.15 Переключатель вентилятора

21

3709.25 Переключатель стеклоочистителя

22

23

11.3729 Сопротивление дополнительное

24

80В-3724010 Жгут

25

5205.20 Стеклоочиститель

25а

5205.30 Рычаг стеклоочистителя 420

25б

5205.35 Щетка стеклоочистителя 460

26

80-5205031 Кронштейн

27

ШП 6 Шайба

28

М6х16 Болт

29

80-3724232-Б Жгут

30

2-4х16 Шуруп

31

А37.10.031 Бонка

32

85-3723041-01 Скоба

33

80-3724300-Г1 Жгут

35

36

ШП 5 Шайба

37

80-3723038 Скоба

38

ВМ5х16 Винт

39

85-3710032 Рычаг

40

85-3710025 Гайка

41

14 Л Шайба

42

3720.10 Выключатель сигнала торможения

43

3829.15 Датчик аварийного давления масла

44

1321-8700029 Хомут

45

ВМ8х25 Винт

46

ВМ6х25 Винт

47

ШЧ 8 Шайба

48

49

5208.25 Стеклоомыватель электрический

49а

5208.20 Кронштейн

49б

5208.10 Жиклер

50

80-3710012 Кронштейн

51

3710.60 Выключатель лампы ручного тормоза

52

ШЧ 5 Шайба

53

3738.10 Фонарь автопоезда

54

80-3738001 Кронштейн

55

80-6708904 Прокладка

56

М6х20 Болт

57

80-3724231-Б Жгут

58

80-3724353-Г Жгут

59

80-3724233-Б Жгут

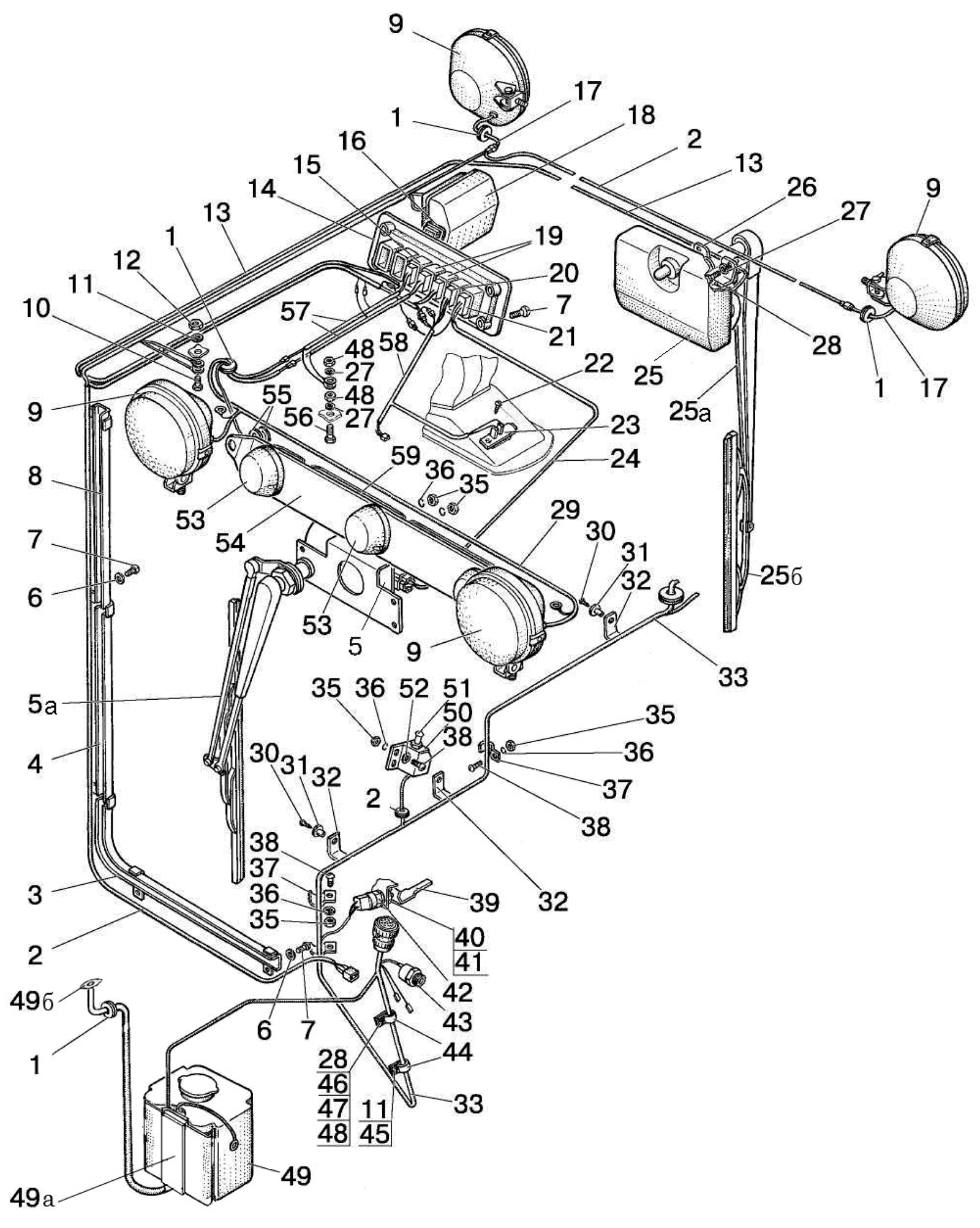

Схема Электрооборудование кабины МТЗ 82
